3层综合楼水暖CAD施工方案图纸(地板辐射采暖)

hhjjkx12

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：12张
• 图纸年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统
• 供水方式：市政供水
• 供水分区：无

附件详情

设计范围:
本建筑室内采暖、给排水系统
采暖系统形式：采暖系统为低温热水地板辐射采暖。地板内采用地板辐射采暖专用交联聚乙烯管:pe-x。
给水工程:生活给水竖向不分区；配管方式为下行上给枝状管网。
排水工程：该项目室内排水南侧排放，排水出户经化粪池处理后排入市政管道。

第 1 张图

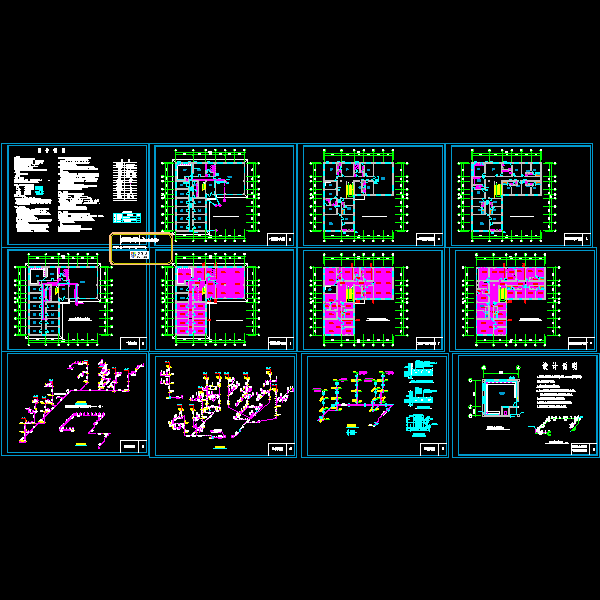

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
