项目概要

该项目为六层单元式住宅楼，建筑总面积5657.46m 。其中地下室为各户库房,一至六层为住宅。 2

采暖室内外设计参数

该项目位于 ，属寒冷地区。

采暖室外计算参数：冬季采暖室外计算温度：-11.1℃ ;冬季室外平均风速：1.8m/s

采暖室内设计温度：卧室、客厅：20℃ ; 餐厅：18℃；厨房：16℃；浴室：25℃

地面层热阻:均按地面层为陶瓷砖设计,其热阻为R=0.02(m2 ·K)/W 。

地板表面最高控制平均温度:卧室、客厅、餐厅29℃；厨房、卫生间32℃。

采暖系统

1 根据甲方委托要求，该项目住宅套内采暖热源为燃气壁挂炉,采用一户一机一系统.各户内采暖系统供热形式

为低温地板辐射供暖,设计供回水温度为50/40℃低温水。

2 该项目采暖总耗热量 174576 W，采暖热指标 30.86 W/m 2。

3 该项目燃气壁挂炉由甲方自行选购,其采暖供热量不得小于图纸中标注的各户所需的采暖热负荷，壁挂炉机外

采暖供水循环压力不小于0.05MPa.系统循环用水应采用软化水，其总硬度应≤0.6mmol/L。各户采暖设计参数

详后表(机内配置循环泵流量不得小于表中循环流量)。壁挂炉户用燃气壁挂炉应采用全封闭式燃烧、平衡式强制排烟型。

壁挂炉自身必须有完善且可靠的自动安全保护装置，并具有同时自动调节燃气量和燃烧空气量的功能，且应配有室温控制器。

图片展示：

2-6层采暖平面图

一层采暖平面图

分集水器详图

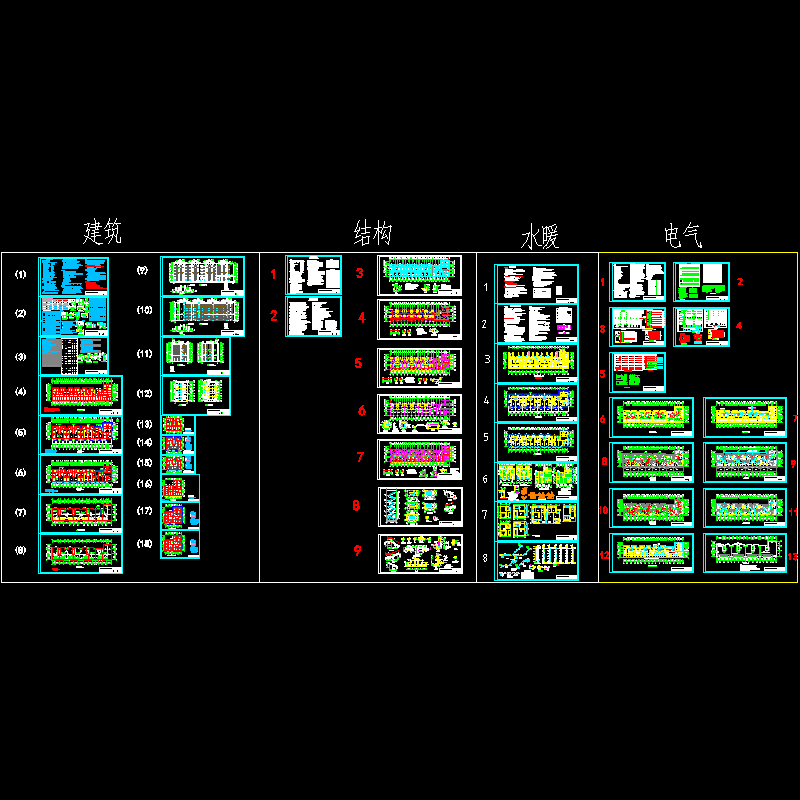

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
