25528平米32层住宅楼项目低温地板辐射供暖设计施工CAD大样图

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:25528.15平方米
  • 地上层数:32层
  • 图纸设计深度:施工图
  • 参考图纸:23张
  • 设计年代:近代
  • 设计内容:采暖,防排烟,冷热源
  • 冷热源:市政热网
  • 采暖系统:热水辐射
  • 送风方式:散流器送风
  • 节点大样:集分水器

附件详情

  • 设计及施工说明
  • 地下室通风平面图
  • 首层采暖平面图

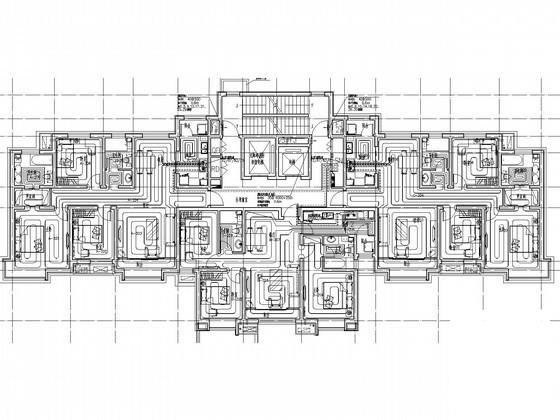

  • 标准层采暖平面图
  • 顶层采暖平面图
  • 管井透视及大样图
  • 分集水器大样图
  • ......

附件详情

一、项目概要:
工程位于天津市,为2栋32层住宅建筑,总建筑面积25528.15m2,设计范围为:住宅部分采暖方式为地板辐射采暖......
二、冷热源:
热源接自小区地下室换热站,二次水供回水温度为55~45度......
三、采暖系统:
小区的供、回水干管埋地进入每栋地下室,经采暖热力入口装置后沿竖井设立管。采暖热力入口处设控制阀门、过滤器、温度表、压力计等装置.....
四、通风排烟系统:
1.住宅楼梯间及前室满足自然排烟条件时采用自然排烟,不满足时设置机械加压送风系统。
2.地下室设置独立的通风及排烟系统......

图纸共23张

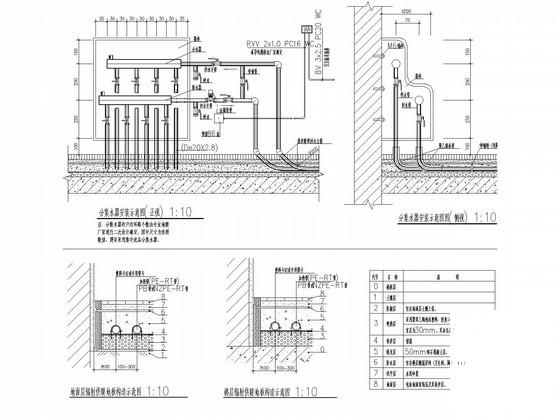

分集水器大样图

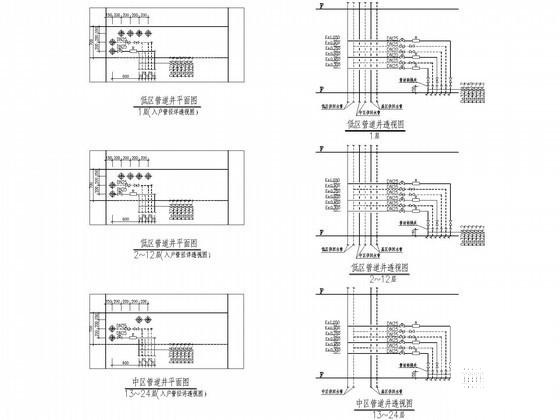

管井透视及大样图

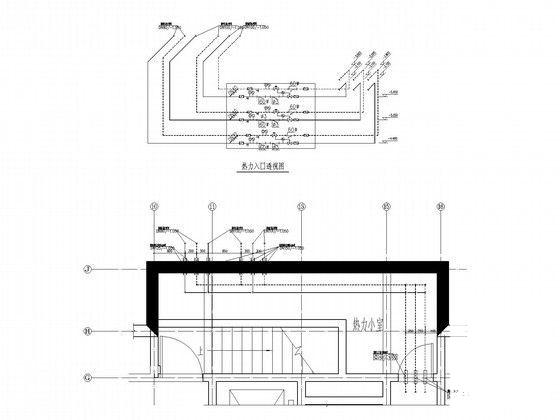

热力入口大样图

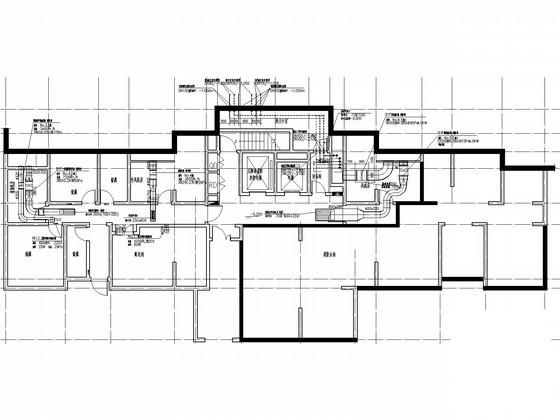

通风平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 低温地板辐射供暖 - 1
    低温地板辐射供暖 - 1
  • 低温地板辐射供暖 - 2
    低温地板辐射供暖 - 2
  • 低温地板辐射供暖 - 3
    低温地板辐射供暖 - 3
  • 低温地板辐射供暖 - 4
    低温地板辐射供暖 - 4
  • 低温地板辐射供暖 - 5
    低温地板辐射供暖 - 5
以上是部分截图,请下载附件后查看完整高清内容
