2层山庄别墅建筑暖通空调设计CAD施工大样图(低温地板辐射采暖)(dwg)

rruuikkjj · 发表于 2020-5-25 21:39:00

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计说明：有
建筑类别：别墅
建筑高度：多层建筑
建筑面积：1717平方米
地上层数：2层
地下层数：1层
图纸设计深度：施工图
参考图纸：15张
设计年代：近代
设计内容：空调,采暖
冷热源：水地源热泵
采暖系统：热水辐射
节点大样：集分水器
项目地址：山西

附件详情

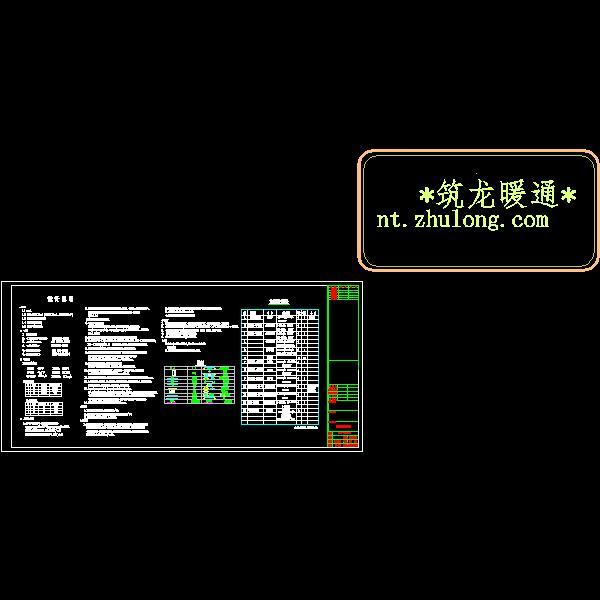

设计说明及设备表
地下一层地面辐射采暖平面图
地下一层采暖干管平面图
地下一层空调通风平面
地上层地面辐射采暖平面图
地上层采暖干管平面图
地上层层空调通风平面
采暖系统图
空调系统图
采暖详图
.....

附件详情

1、项目概况：
该项目位于山西风景区内，热源由室外地源热泵热力站提供。建筑面积：1717.14m2, (地上891.15m2，地下825.99m2)，建筑高度：9.1米，地下室：2.8米。冬季采暖供回水温度为45~35°C,夏季空调供回水温度为7~12°C。夏季空调总冷负荷为187KW，冷指标为101W/m。冬季采暖总热负荷为112KW，热指标为74.31W/m。
采暖系统不分区,户内采暖系统采用热水低温地板辐射采暖.在垫层内，给水管与采暖管道交叉时，给水管上翻绕行。
2、通风系统：
卫生间采用通风换气扇进行排风，换气次数为10次/小时。强弱电间采用管道离心风机进行平时机械排风及事故通风，换气次数为12次/小时。
3、防排烟系统：
地下房间因不满足自然排烟要求，因此设置机械排烟系统，因排烟面积大于500平米，因此平均分成两个排烟分区。因吊顶空间有限，若两个排烟分区公用一套排烟系统，风机尺寸过大，无法吊顶安装，因此每个排烟分区独立设置一套排烟系统。但共用一套机械补风系统。着火时，所有排烟系统及补风系统同时打开。补风量为总排烟量的60%。

编制于2014年，图纸共15张。

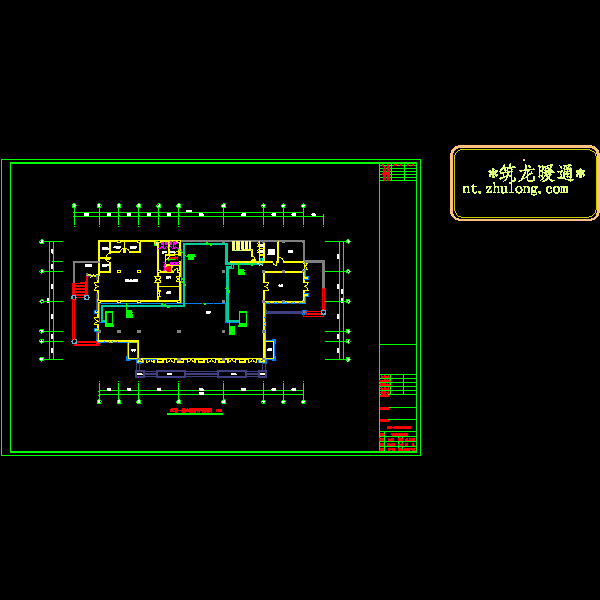

地下一层空调通风平面

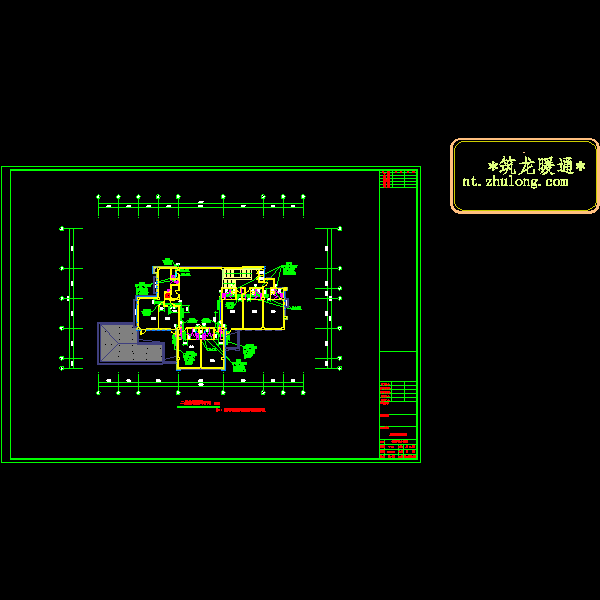

一层空调通风平面

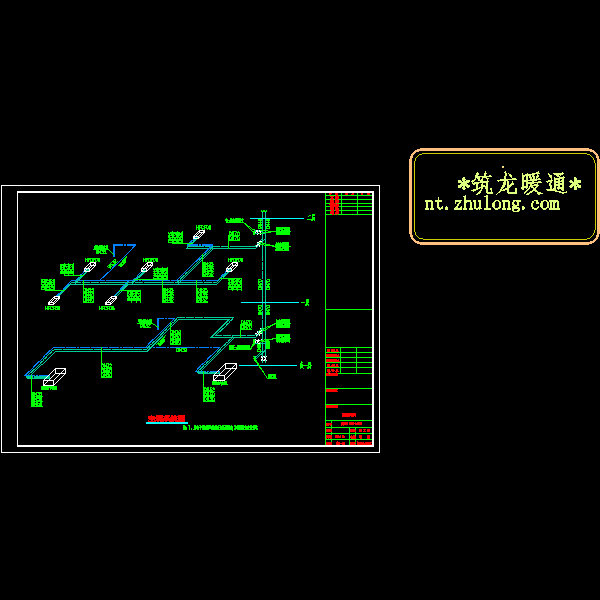

空调系统图

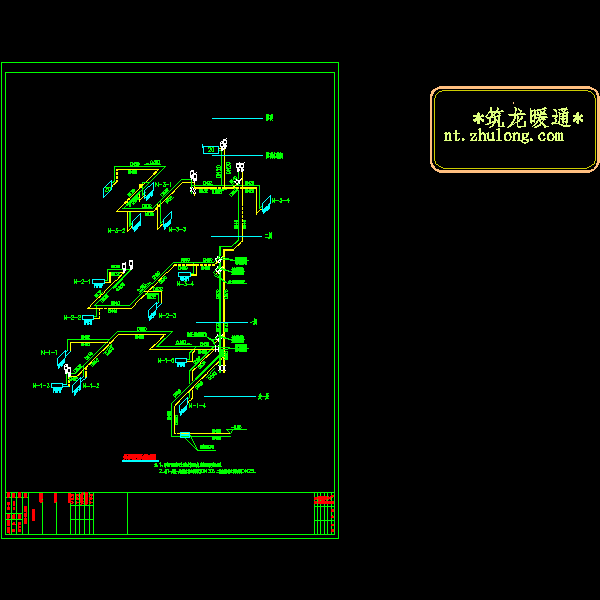

采暖系统图

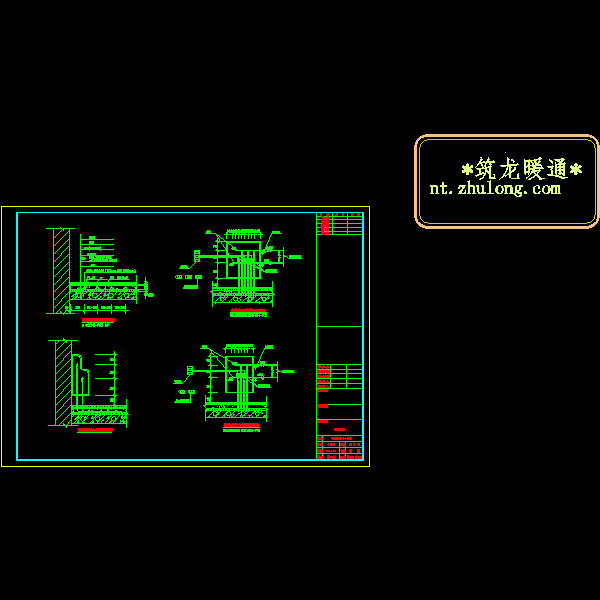

分集水器大样图
