上6层底商地暖图（总共7页CAD图纸）(低温地板辐射采暖)(dwg)

ggjjkkxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

总建筑面积为***.**m ,总高度为20.90m ，室内外高差为0.900m。该项目采用低温地板辐射采暖集中供热的方式，热源由小区供热锅炉房提供，供回水温度50-45℃。 设置两个采暖入口，由本楼北面引入室内，从总供回水水平干管向上分出每个单元的供回水立管；地下室分集水器的热源直接由水平干管分支。该建筑物的热负荷为:Q=238.98KW，热负荷指标为50W/m。

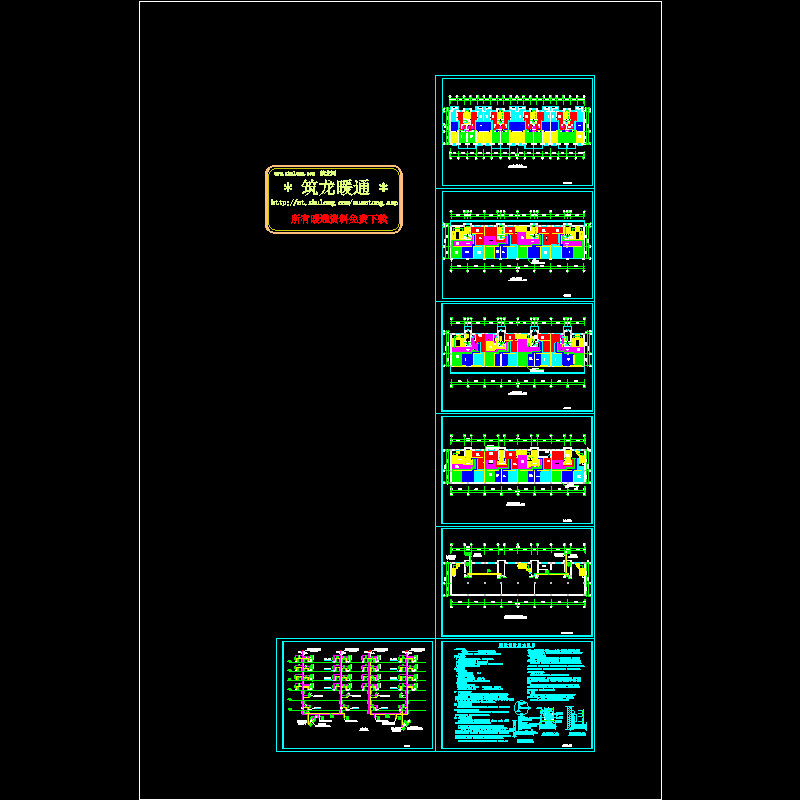

第 1 张图
