一份18层住宅楼采暖通风设计CAD施工图纸(低温热水地板辐射)

[复制链接]

0

主题

0

帖子

1462

积分

超级版主

Rank: 8Rank: 8

积分
1462
发表于 2020-2-27 11:39:27 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:11417.94平方米
  • 建筑地上层数:18层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计年代:近代
  • 设计内容:通风,采暖,防排烟,人防
  • 采暖系统:热水辐射

附件详情

该项目为住宅楼,建筑面积为11417.94平方米,应甲方要求,该项目采暖采用低温热水地板辐射形式.供暖采用分户热计量的形式,户外为下行上给垂直双管异程式系统,户内为盘管式低温热水地板辐射形式。地下一层人防部分电梯前室设置设机械加压送风系统,地上楼梯间及电梯间采用可开启外窗的自然排烟方式排烟。

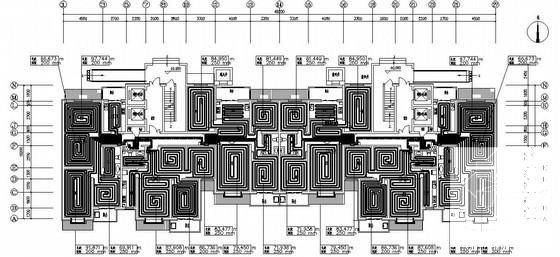

第 1 张图
第 1 张图

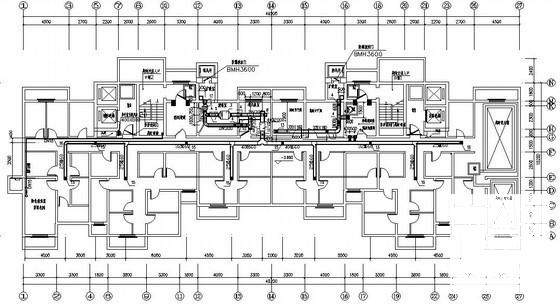

第 2 张图
第 2 张图

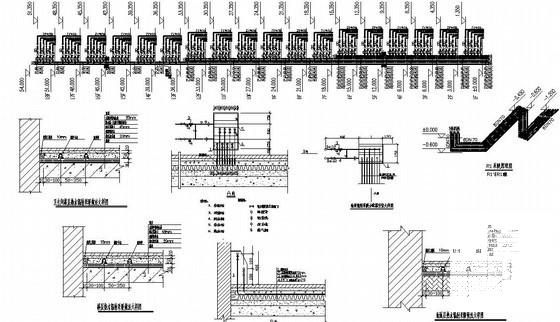

第 3 张图
第 3 张图

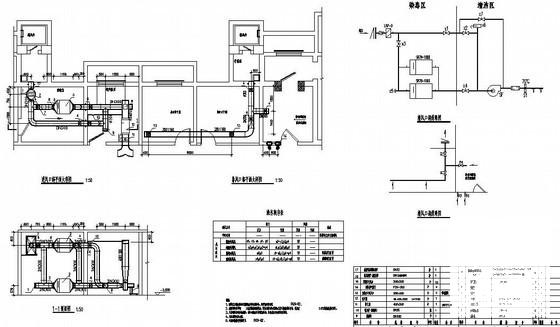

第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-27 11:39:27上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11ede2cc22s0sd1f1ce1s.rar

1.5 MB

下载  售价: 100 积分    赚积分
