5层商住别墅楼采暖通风设计CAD施工图纸（地面辐射采暖）

uuyy88 · 发表于 2020-2-28 13:25:28

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：别墅, 商业
建筑高度类型：多层建筑
建筑设计面积：23826.55平方米
建筑地上层数：5层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：38张
设计年代：近代
设计内容：空调, 通风, 采暖
冷热源：市政热网, 电动压缩式冷水机组
空调系统：全空气系统
采暖系统：散热器供暖, 热水辐射
全空气系统：定风量
水系统：单式泵, 定流量, 变流量, 双管制, 开式, 闭式
送风方式：散流器送风
项目所在地：辽宁

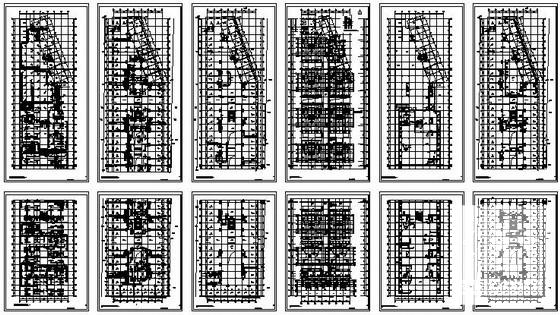

附件详情

设计施工说明
地面辐射采暖设计说明
冷水机房设备布置平面图

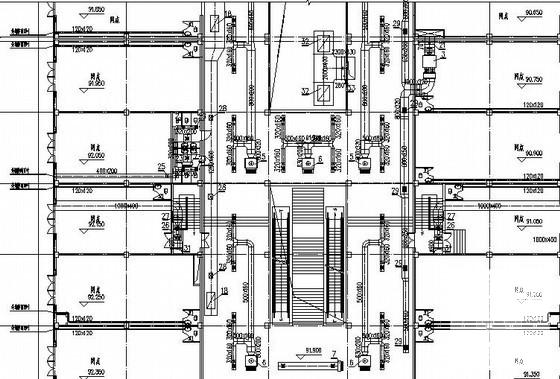

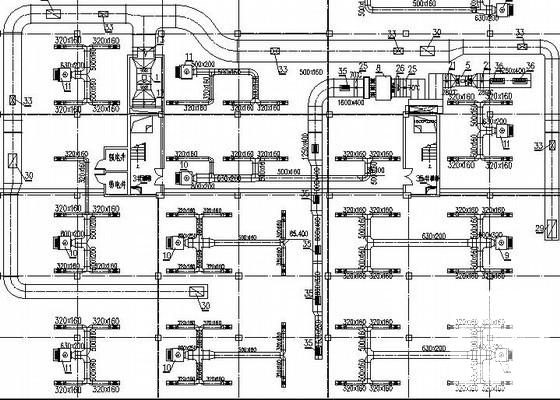

A区空调风管平面图
B区空调风管平面图

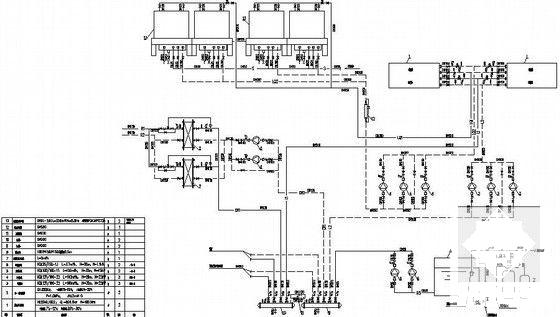

冷水机房管道系统流程图
A区空调水管平面图
B区空调水管平面图

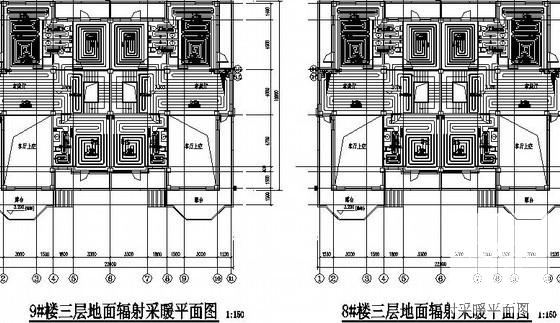

B区组合采暖干管平面图
A区组合采暖平面图

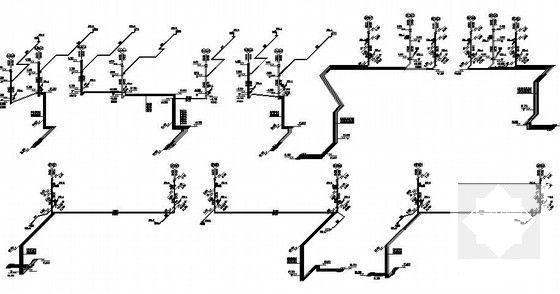

采暖系统图
.......

附件详情

一、项目概要：
该项目为新建商品房，地上五层，地下为一层，总建筑面积为23826.55m。地下一层为超市，停车场及设备用房，地上一层为商场；二层~三层为别墅。

设计内容包括:冷水机房及换热站设计、商场空调系统设计、别墅及一层网点地热采暖设计.....
二、设计内容
1、冷热源设计
（1）冬季集中热源一次水来自市政外网。换热站设于地下一层，内设有2台700KW的板式换热器，一次侧温度为80/60℃，二次侧温度为60/50℃。采用膨胀水箱定压。与其配合使用的循环水泵两台（其中一台备用）。
（2）空调夏季集中冷源为设于地下一层的两台836.5Kw的螺杆式冷水机组，空调系统冷媒参数为7～12℃。冷却塔采用静音方形横流式冷却塔设于水箱间屋面，冷与其配合的冷冻水泵和冷却水泵各三台（其中一台备用）。
2、采暖系统：
（1）地下一层值班房间设置电散热器采暖。
（2）顶层水箱间设置内腔无砂柱翼型灰铸铁散热器采暖，系统接入空调水管道，空调制冷期间，阀门关闭，空调供热期间，阀门开启。散热器选用TZY2-1.0/5-5型，散热量：80.5w/柱（t=10℃）。
3、空调系统：
（1）空调水系统：空调水系统为一次泵定水量末端变水量双管制系统。各分支环路设静态平衡阀，采用专用调节仪器对空调水系统进行平衡调节。
（2）空调风系统：
空调系统均采用新风机组加吊顶式空调空调方式，室外新风由新风机组处理到室内焓值状态。地下一层冷水机房、泵房、弱电机房均设有排风系统和送风系统，排风机均采用双速风机......
4、防排烟系统：
地下室设备用房、商场、车库等任一防火分区着火时，除着火防火分区补风的新风机组或风机外，所有平时使用的空调设备、风机均关闭，风系统的电动防火阀关闭，开启风机机械补风，着火防烟分区的排烟口打开，与之联锁的排烟风机打开排烟(单速排烟风机直接排烟，双速排风排烟风机高速排烟)，机械补风量不小于排烟量的50%.....

，图纸共38张。
