多层幼儿园建筑采暖通风系统设计CAD施工图纸(地板辐射供暖)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计面积：2886.12平方米
• 建筑地上层数：3层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：6张
• 设计年代：近代
• 设计内容：通风,采暖,冷热源
• 冷热源：市政热网
• 采暖系统：热水辐射
• 送风方式：散流器送风
• 项目所在地：辽宁

附件详情

一、项目概要：

该项目位于辽宁省，是一个多层幼儿园建筑，地上3层，地下1层，建筑面积2886.12平米。图纸内容包含设计及施工说明，主要设备材料表及图例，采暖平面图，采暖系统图等...

二、采暖设计：

采用地板辐射供暖.供暖热源由换热站提供.连续供暖.热媒为热水,供回水温度为 60°C~50°C.热表,锁闭阀安装在水暖井内.地热盘管按室分环...

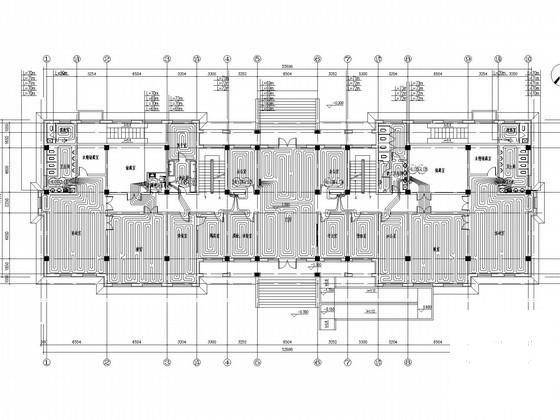

一层采暖平面图

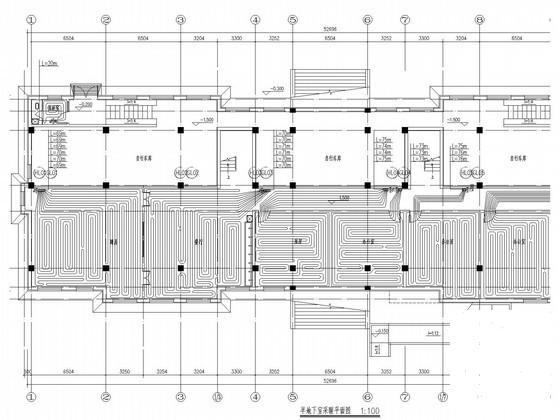

二层采暖平面图

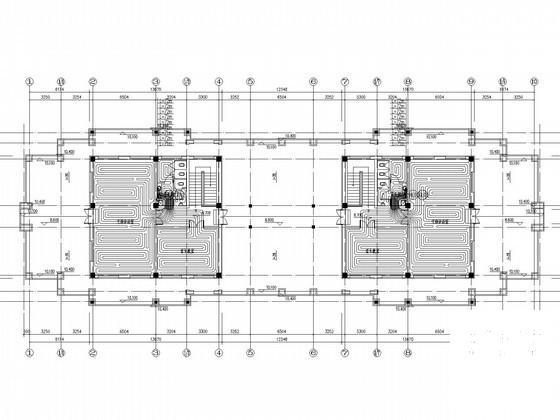

三层采暖平面图

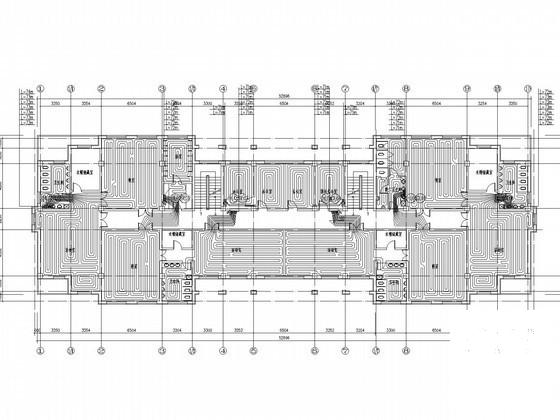

第 1 张图
