多层办公楼供暖通风系统设计CAD施工图纸（节能设计）(dwg)

hhjj990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公
• 建筑高度：多层建筑
• 建筑面积：1234.80平方米
• 地上层数：2层
• 图纸设计深度：施工图
• 参考图纸：6张
• 设计年代：近代
• 设计内容：通风,采暖
• 冷热源：市政热网
• 采暖系统：热水辐射
• 送风方式：散流器送风
• 节点大样：集分水器
• 项目地址：山西

附件详情

一、项目概要：

该项目位于山西省，是一个多层办公建筑，地上二层，总建筑面积：1234.80m2，建筑总高度：7.650m，建筑耐火等级：二级。图纸内容包含设计施工说明，主要设备材料表及图例，供暖系统图，热水辐射供暖地面做法，首层供暖干管平面图，首层供暖通风平面图等...

二、暖通系统节能设计：
1、该项目采用地板辐射供暖，入口处设置热计量表进行计量(热量表采用超声波式热量表),分水器每个环路均设置自力式温控阀 ,分室控制,达到节能要求。
2、供暖形式采用满足分室调节要求的供暖系统。

三、供暖系统：
1、热源由小区内换热站提供供回水45/35°C的低温热水,供暖系统定压由热力站统一解决。该项目采用地板辐射供暖.供暖干管敷设于一层地沟内，系统为下供下回异程式系统，供暖立管敷设于室内隐蔽处，各层引出支管接分集水器，分集水器半嵌墙安装。立管的最高点安装自动排气阀。立管最低点安装泄水阀，泄水管径为DN20。
2、该项目供暖总热负荷为76.6KW.热负荷指标为62W/m(供暖建筑面积1234.8m)...

四、通风系统：
1、卫生间设置通风器，设风量400m3/h带逆止阀的卫生间通风器。
2、其余房间设有可开启外窗，采用自然通风...

二层供暖通风平面图

首层供暖干管平面图

供暖系统图

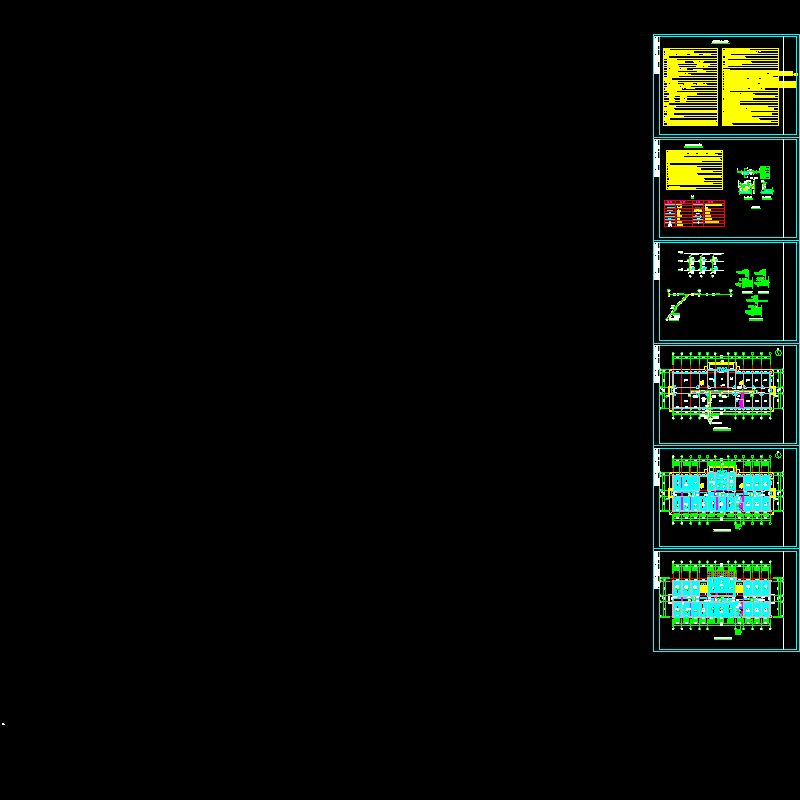

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
