多层别墅空调通风系统设计CAD施工图纸(dwg)

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：别墅
• 建筑高度：多层建筑
• 地上层数：3层
• 地下层数：1层
• 设计年代：近代
• 设计内容：空调,通风
• 冷热源：空气调节器
• 空调系统：制冷剂系统
• 送风方式：散流器送风

附件详情

一、项目概要：

该项目多层别墅的多联空调设计项目。图纸内容包含设计施工说明、设备材料表、空调平面图、新风平

面图、空调予埋套管平面图等...

二、空调系统：

(1), 本联排别墅由东,中,西三户组成;每户地下一层,地上三层,每户空调采用2台变冷剂流量多联机系统，2台空调室外机置于室外下沉庭院内,室内机放置在室内吊顶内。
(2), 室内新风系统采用自控式单向机械式通风系统,进风口布置在卧室,客厅,书房等窗户上方,排风口布置在卫生间,厨房间,走廊过道,餐厅等吊顶内,控制风量为自平衡式。
(3), 每户自控式单向机械式通风系统设3套,地下一层和一层合用1台新风系统主机,二层和三层各设1台新风系统主机,单向流新风系统由专业化公司施工。
(4), 室内机由各室内控制器控制调节各室内的温度。
(5), 空调冷凝水管采用镀锌钢管,冷凝水支管坡度1%,干管坡度0.5%,坡向排水方向，经集中后就近排入雨水立管或地漏里...

车库层空调平面图

一层VMC新风平面图

一层空调预埋套管平面图

车库层空调预埋套管平面图

车库层VMC新风平面图

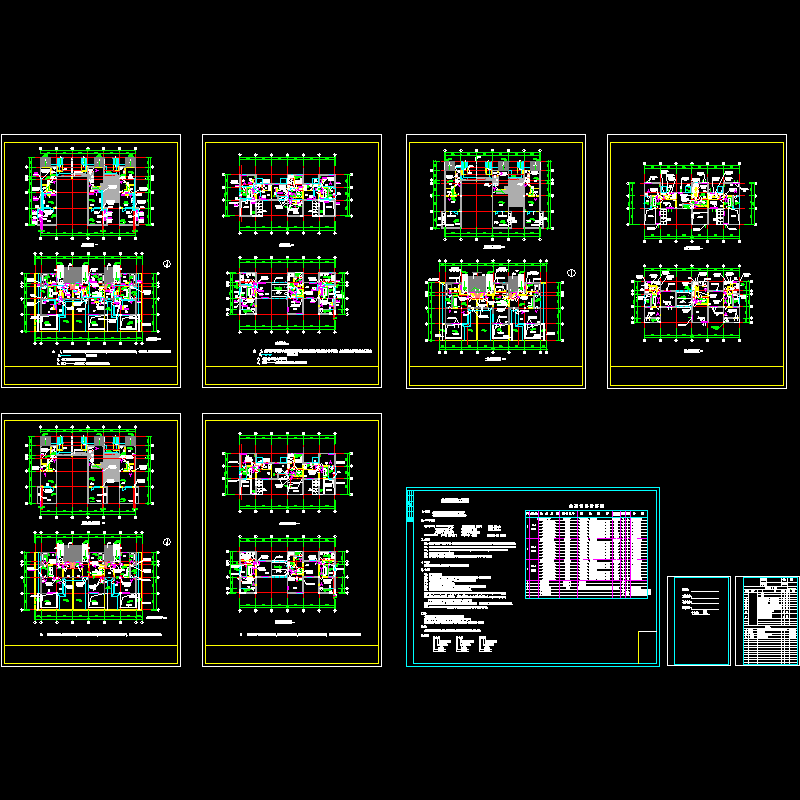

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
