多层办公楼建筑空调通风系统设计施工CAD图纸

附件详情

一、项目概要：
该项目由地下一层、地上五层组成的多层建筑。总建筑设计面积：21959m2，建筑总高度：23.95m......
二、冷热源：

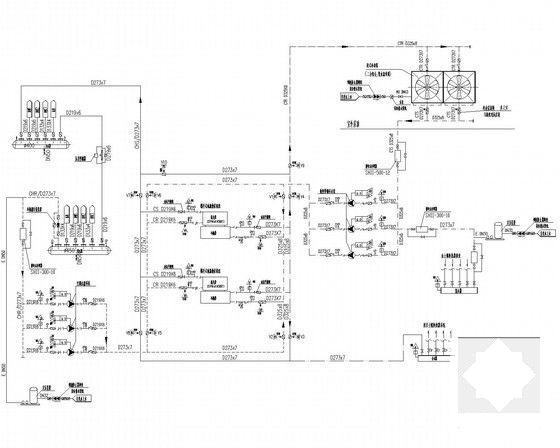

空调冷热源采用地源热泵主机与辅助冷却塔相结合的空调形式......
三、空调系统设计：
1.空调水系统采用二管制异程式系统。
2.空调末端水系统供回水温度:夏季6~12°C,冬季45~40°C。
3.大空间采用全空气定风量低速管道系统。
4.会议等采用风机盘管加新风系统......
四、通风系统：
1.采用机械送排风方式,通风量按设备发热量计算。

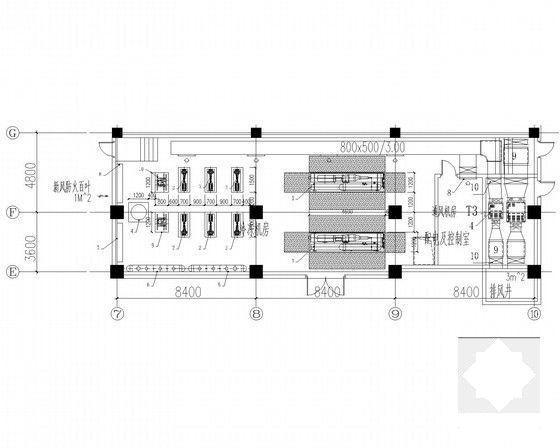

2.能源中心按6次/h换气次数计算通风量。
3.办公区采用排风竖井将每层的新风的80%通过排风支管排至屋面后在经全热回收机组后排至室外......

图纸共25张。
