27层老旧社区改造散热器_地板辐射供暖通风设计_CAD

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:123043.12平方米
  • 建筑地上层数:27层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:通风,采暖,防排烟
  • 采暖系统:散热器供暖,热水辐射
  • 项目所在地:山东
项目概要:
工程名称:大枣园、南岭社区旧村改造项目一期。工程地点:位于山东青岛,规划用地周边道路交通条件便捷。本项目一期总建筑设计面积:123043.12m2,其中地上建筑设计面积:100422m2,地下建筑设计面积:22621.15m2。其中包括3~7#高层住宅楼,2-B#商业楼。

设计内容:
该资料包括工程项目中3~7#楼高层住宅的供暖及通风防排烟设计;2-B#商业楼通风设计;
地下车库的通风防排烟设计详见地下车库的通风图纸;
图纸特点: 低温热水地板辐射供暖系统+散热器采暖

部分图纸展示:

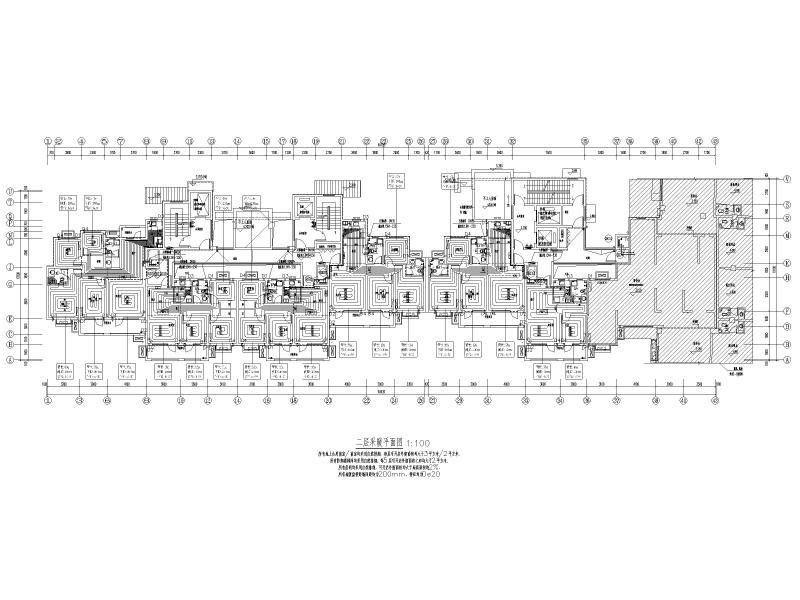

二层采暖平面图

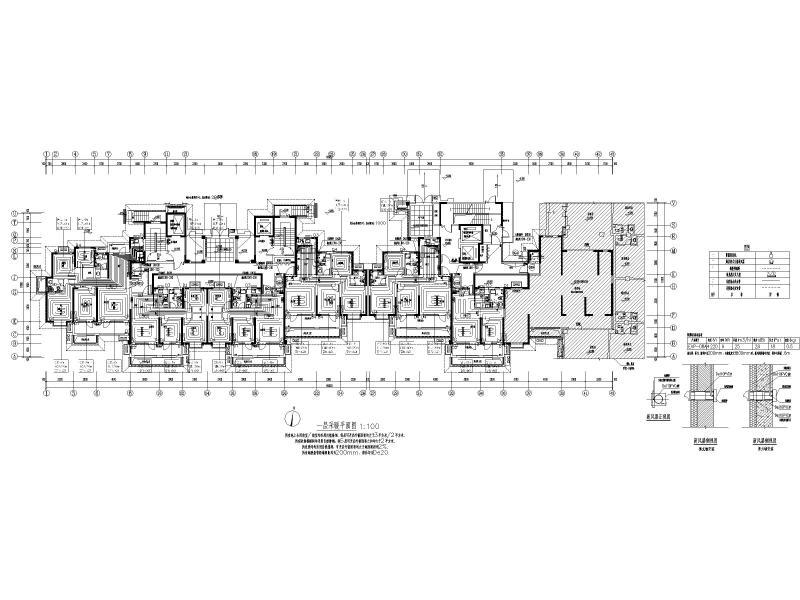

一层采暖平面图

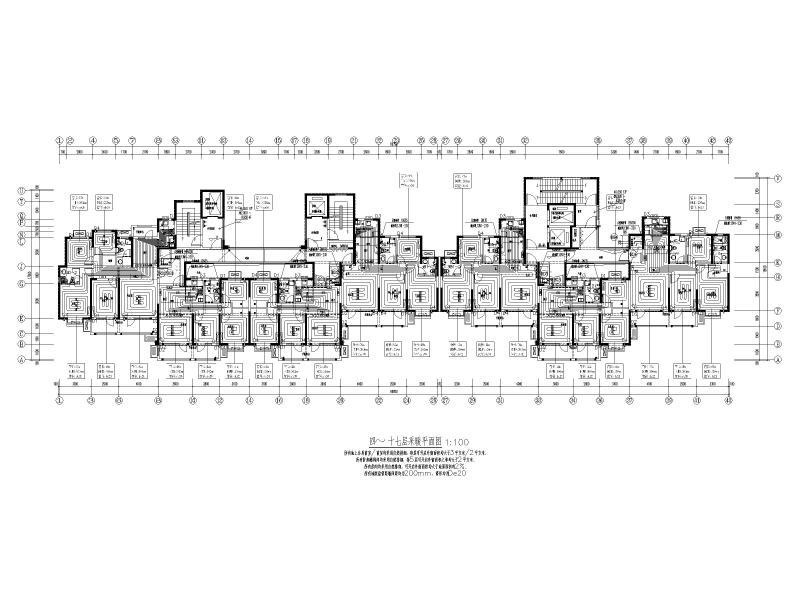

四~十七层采暖平面图

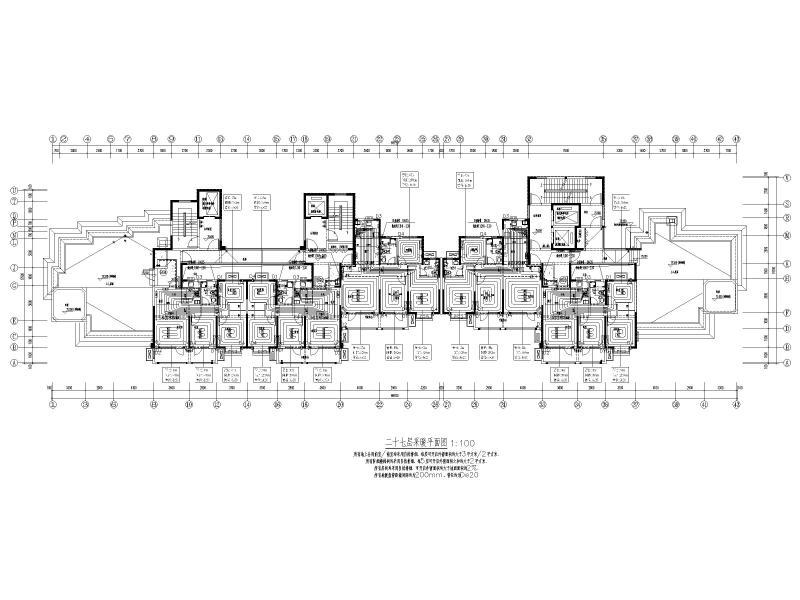

二十七层采暖平面图

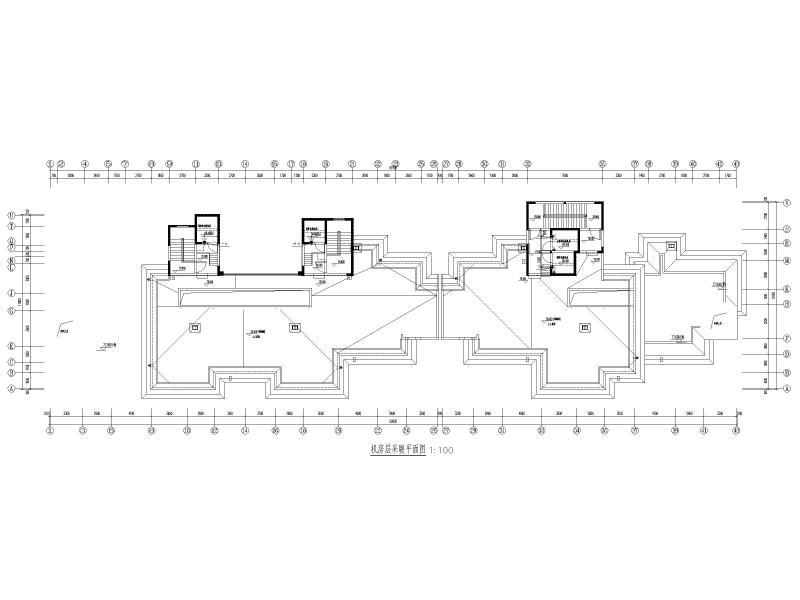

机房层采暖平面图
图例 防排烟控制原理图
采暖立管系统图 管井大样图
水暖井管汇大样图
采暖大样图
