15层商用楼采暖通风设计CAD图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：高层建筑
• 建筑设计面积：11988平方米
• 建筑地上层数：15层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：16张
• 设计内容：通风,采暖,防排烟,人防
• 采暖系统：散热器供暖
• 水系统：双管制,同程式

附件详情

该项目商用楼，建筑面积为11988平方米。地下一层，地上十五层。本采暖工程用供回水由地下一层中换热站提供。采暖供回水温度为85/60℃，采暖系统定压及补水由换热站解决。采暖系统采用共用立管的分户（分层）独立系统，户内系统：一～四层为上供上回双管同程式，五～十五层采用下分双管同程系统，本建筑均采用铜铝复合散热器。该项目对没有自然通风的电梯前室、楼梯间前室进行机械加压，共设2个加压系统。

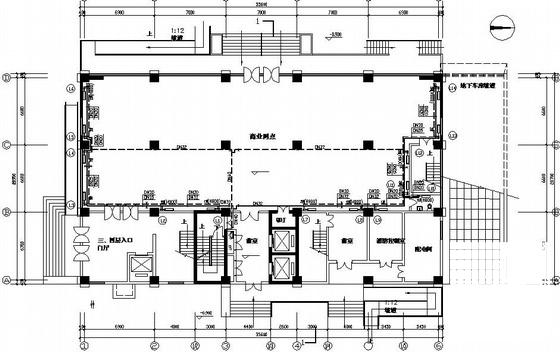

第 1 张图

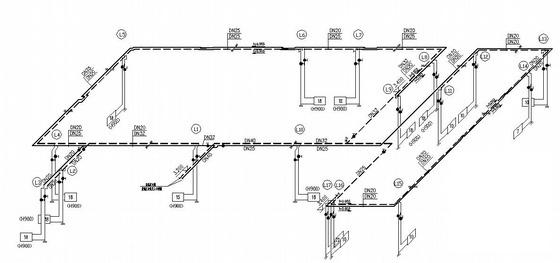

第 2 张图

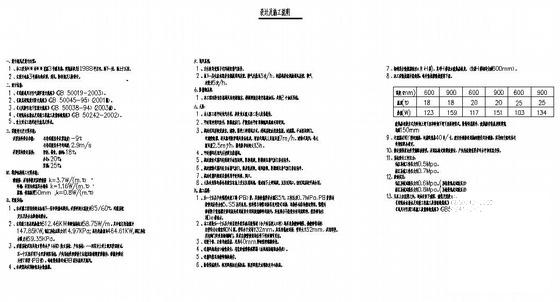

第 3 张图

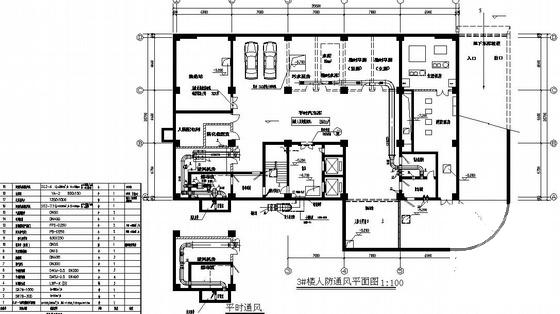

第 4 张图
