一份5层医院住院楼采暖通风设计CAD施工图纸

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：无
• 建筑类别：医疗
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计内容：通风,采暖
• 冷热源：锅炉
• 水系统：双管制,同程式

附件详情

• 施工说明及图例
• 采暖系统展开图
• 采暖平面图
• 通风平面图

附件详情

该项目为某传染病医院住院楼采暖通风设计，建筑共5层；该项目热源为锅炉房提供的80℃-60℃热水；采暖系统采用上供下回双管同程式，供水干管均敷设在顶层顶板下，回水干管均敷设在首层顶板下（包含负荷计算和水力计算表）……

图纸共11张。

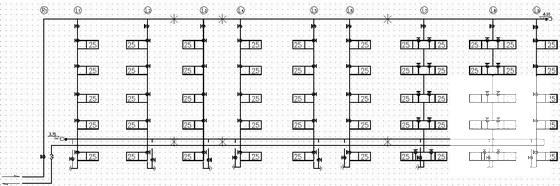

采暖系统图

通风平面图

采暖平面图

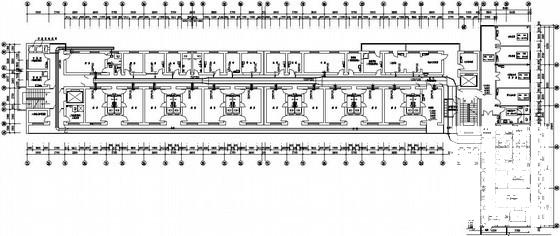

第 1 张图

第 2 张图

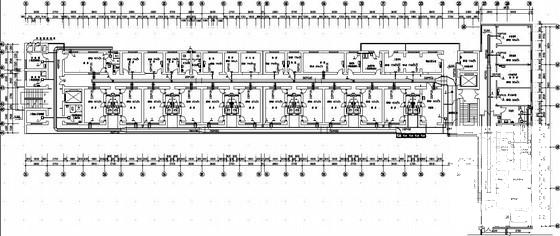

第 3 张图

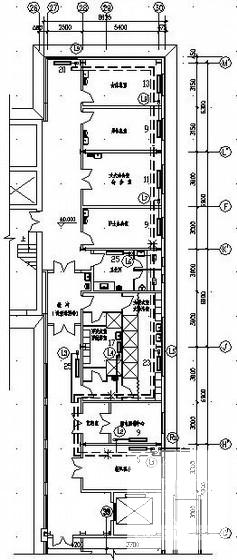

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
