博物馆暖通空调设计CAD施工图纸(低温热水地面辐射)(dwg)

aassjjkk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：文化建筑
• 建筑类型：多层建筑
• 建筑面积：30258.8平方米
• 建筑高度：19m
• 地上楼层：3
• 地下楼层：1
• 地下室：仓储,其它
• 设计阶段：施工图设计
• 设计内容：空调,通风,采暖,制冷,机房,防火排烟
• 设计说明：有,设计参数,施工安装要求
• 空调系统：低温送风,变制冷剂流量多联分体式,温湿度独立控制
• 冷热源：风冷热泵
• 系统：一次泵变流量
• 采暖系统：低温热水地面辐射,热风
• 参考图纸：20张以下
• 设计年代：近代

附件详情

• 采暖通风及空调设计施工说明
• 设备明细表
• 空调通风系统示意图
• 采暖空调水系统示意图
• 冷冻机房水系统平、剖面图
• 空调通风平面图
• 采暖空调平面图
• 空调机房平面图
• 地板辐射采暖平面图

附件详情

此稿件为宁夏某博物馆暖通空调设计施工图纸；建筑面积为30258.8平方米，地上三层，地下一层。
设计内容：室内空气调节、采暖与通风、室内防排烟及制冷机房等。
冷热源：冷源选用螺杆式冷水机组三台,总制冷量Q=2085KW；热源采用用区域换热站提供的60-50°C低温热水做为空调热水,地板采暖热水使用，冬季空调热负荷2372KW，地板值班采暖热负荷731KW。在三层屋面，设冷却塔三台，冷却塔与冷冻机组一对一配套运行，冷却水循环使用，补水量按循环量的2%计，空调冷冻水系统采用压力表变频定压补水。


编制于2006年，图纸共18张。

冷冻机房水系统示意图

分.集水器详图

空调机组表冷器水管附件详图

地板辐射采暖平面图

空调通风系统示意图

空调机房水管平面图

冷冻机房水系统管道平面图

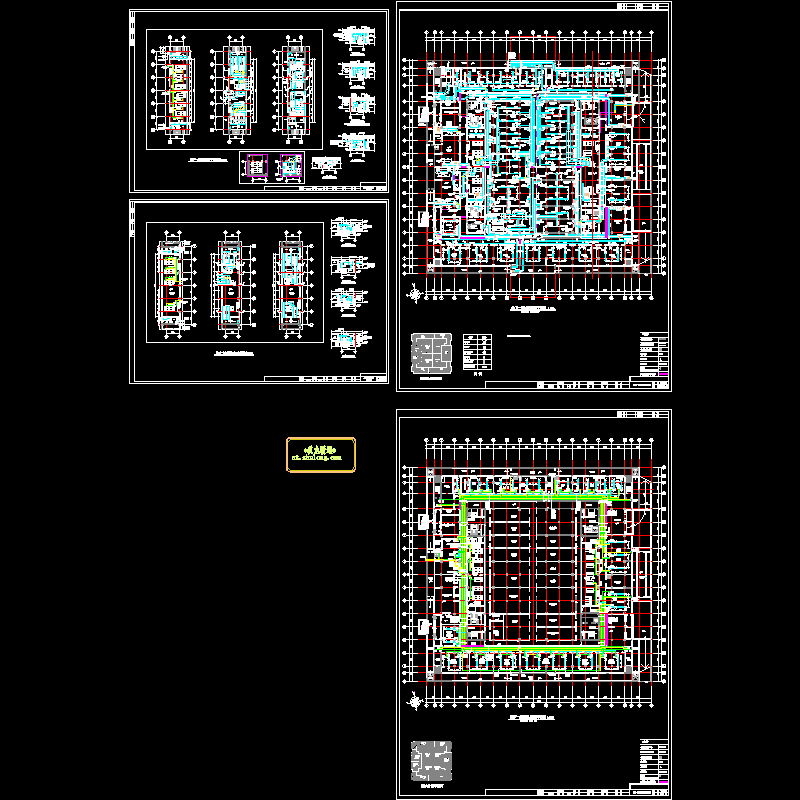

博物馆b1层.dwg

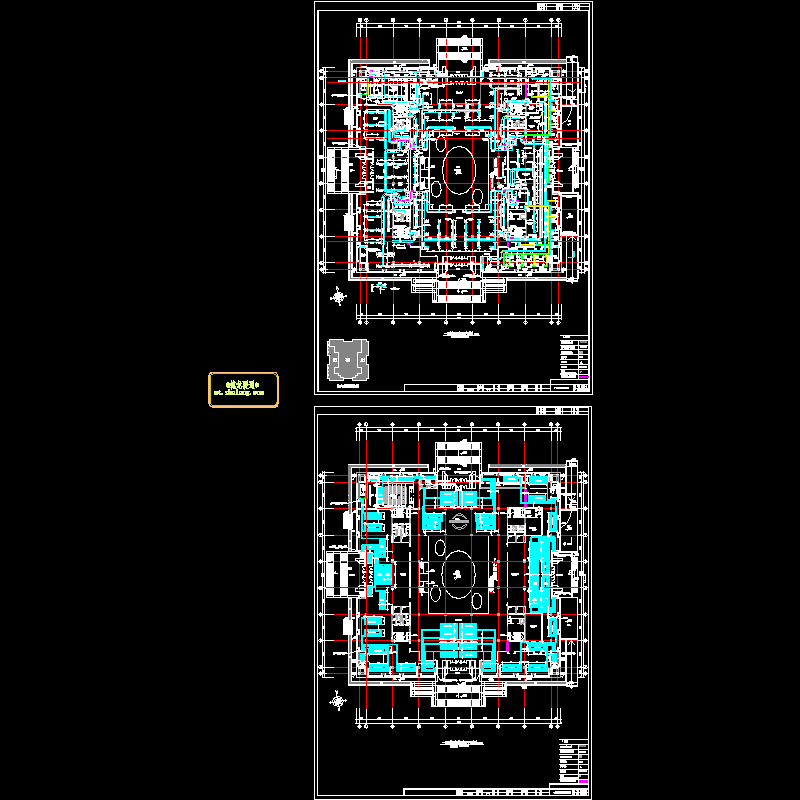

博物馆f1层.dwg

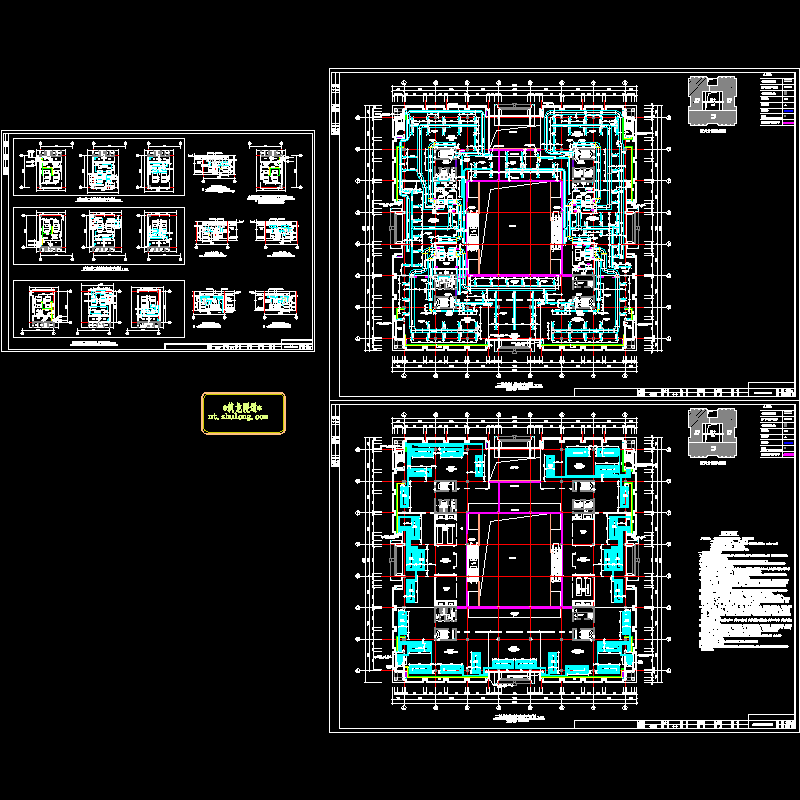

博物馆f2层.dwg

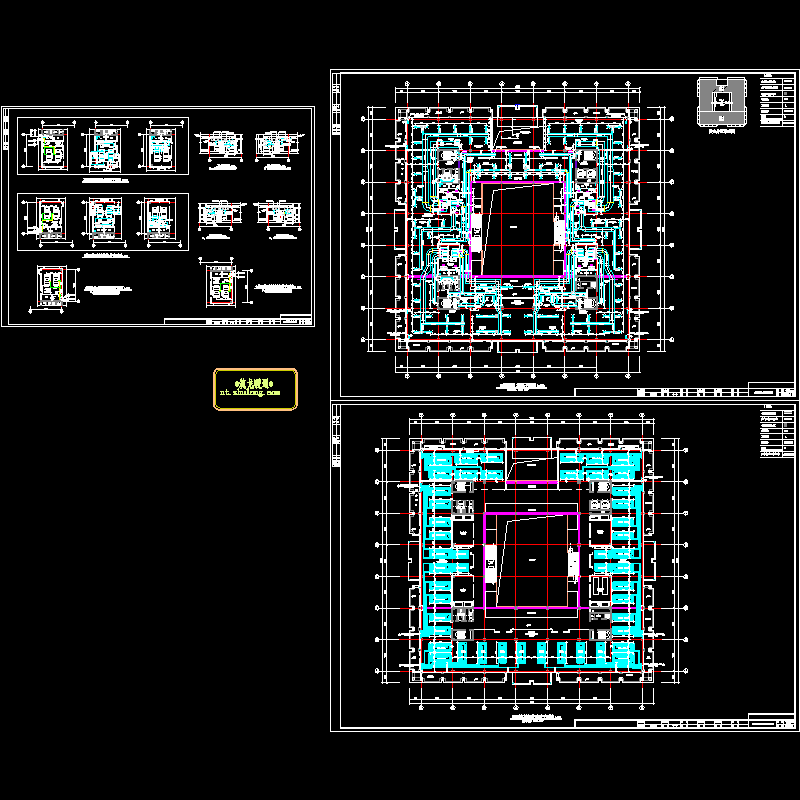

博物馆f3层.dwg

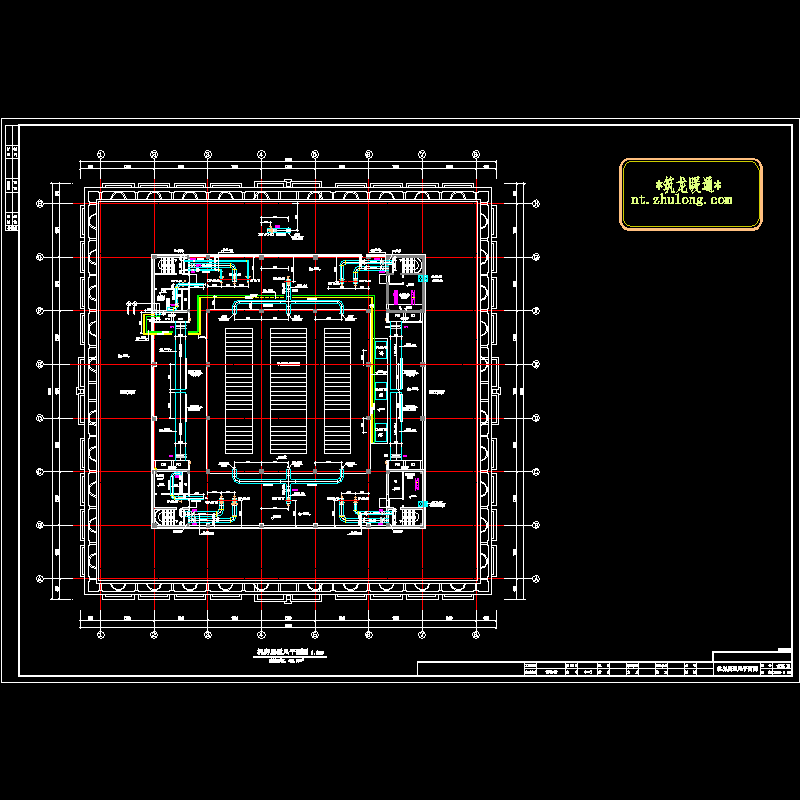

博物馆r1层.dwg

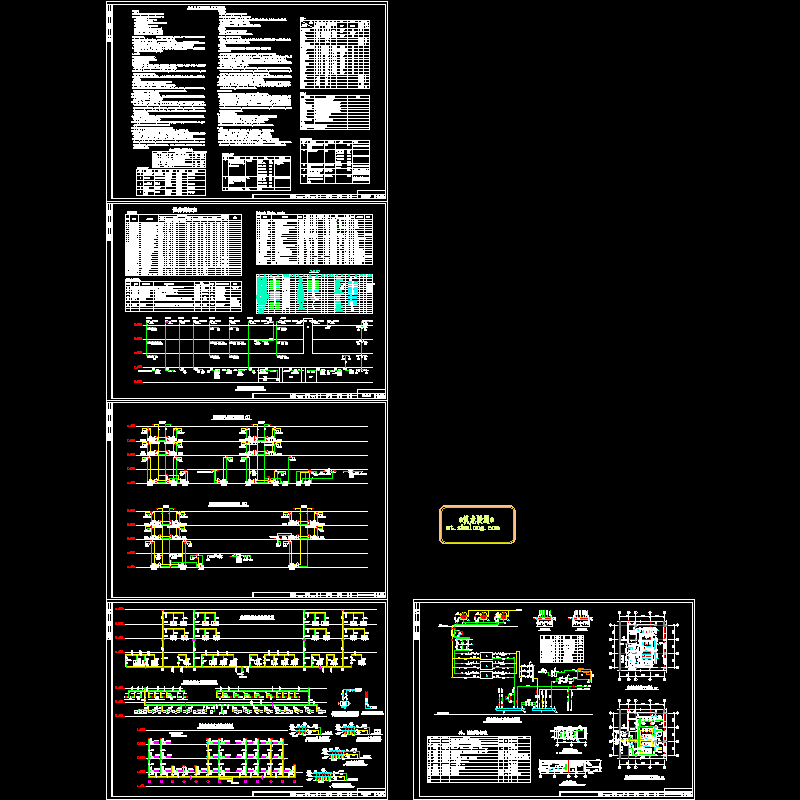

博物馆系统.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
