5层工业办公用楼空调及地暖系统设计CAD施工图纸(低温热水地板)(dwg)

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公,工业建筑
• 建筑高度：多层建筑
• 建筑面积：3809.03平方米
• 地上层数：5层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：12张
• 设计年代：近代
• 设计内容：空调,采暖,冷热源
• 冷热源：锅炉
• 空调系统：制冷剂系统
• 节点大样：集分水器
• 项目地址：河北

附件详情

• 设计施工说明
• 一层空调、通风平面图
• 一层采暖平面图
• 二层空调、通风平面图
• 二层采暖平面图
• 三层空调、通风平面图
• 三层采暖平面图
• 分集水器安装示意图
• 采暖立管系统图
• 多联室内机风管接管示意图
• ......

附件详情

一、项目概要：
该项目为工业工程办公楼，地下一层为设备用房，地上五层。建筑面积3809.03m2 ，采暖面积3745m2......
二、空调系统：
1.采用变频多联空调系统制冷。空调设计冷负荷为347kW，空调冷负荷指标92.7W/m2。
2.采用热回收式新风换气机处理后机械补充，新风量30m3/(h*p）......
三、采暖工程：
1.采暖采用低温热水地板辐射采暖系统，采暖热源由锅炉房引入，热媒为45/35°C热水。系统补水定压设于锅炉房内。该建筑采暖总设计热负荷为135.1KW，热指标为36.1W/m 。
2.水箱间采用散热器防冻，散热器型号为椭圆柱翼三柱670，SC（WS）TTYZY3-6-8（10），单片散热量145.8W.......

编制于2014年 图纸共12张。

空调通风平面图

分集水器安装示意图

多联室内机风管接管示意图

地暖平面图

第 1 张图

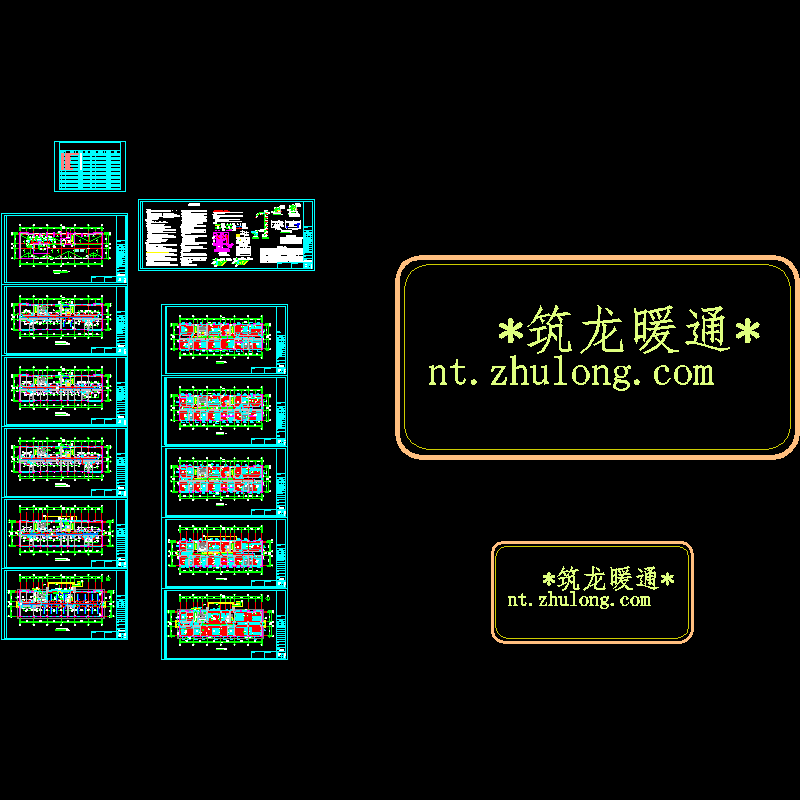

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-26 20:34:34上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在暖通空调专区发帖交流相关知识。
