500平米2层别墅住宅楼空调及地暖系统设计施工CAD图纸

  • 附件设计说明:有
  • 建筑类别:住宅,别墅
  • 建筑高度类型:多层建筑
  • 建筑设计面积:500平方米
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,冷热源
  • 冷热源:水地源热泵
  • 采暖系统:热水辐射
  • 送风方式:散流器送风
  • 节点大样:集分水器,风机盘管
  • 项目所在地:湖南

附件详情

  • 设计说明
  • 施工说明
  • 空调水系统图
  • 设备表
  • 节点详图
  • 通风图例
  • 地暖平面图

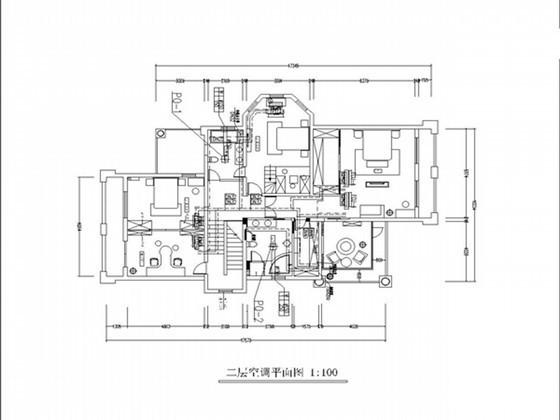

  • 空调平面图
  • ......

附件详情

一、项目概要:
本项目为位于湖南长沙的别墅,建筑面积约500m2......
二、冷热源:
采用地源热泵夏季供冷,冬季供热。选用1台热泵机组,机组制冷量均为55.0kW,制热量57.4kW......
三、空调系统:
采用风机盘管加地板采暖的空调方式......
四、地暖系统:
1.地下土壤换热系统(地源系统)共设计间距约为5x5m。
2.地板采暖系统中,房间盘管采暖采用回字形布置方式,地面上的固定设备和卫生器具下,不应布置加热管道......
五、通风系统:
卫生间换气次数按不小于6次/h......

图纸共18张

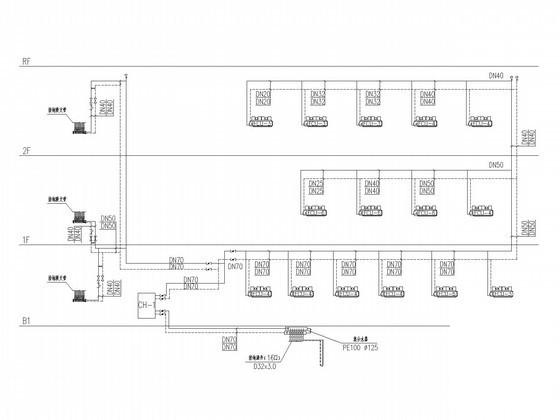

空调水系统图

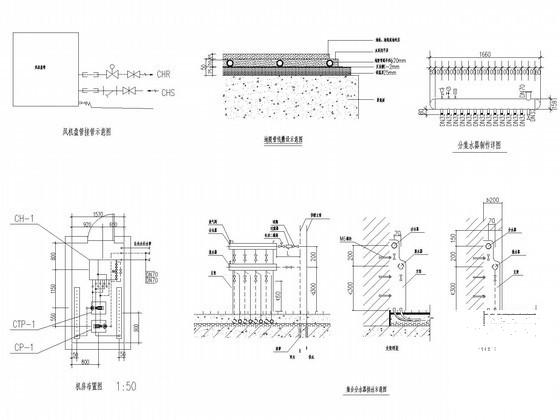

节点详图

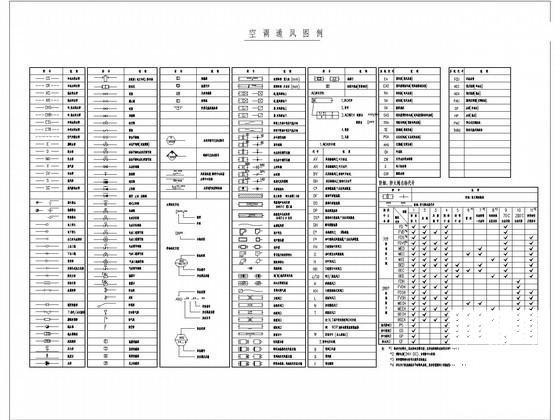

空调通风图例

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 别墅空调设计图纸 - 1
    别墅空调设计图纸 - 1
  • 别墅空调设计图纸 - 2
    别墅空调设计图纸 - 2
  • 别墅空调设计图纸 - 3
    别墅空调设计图纸 - 3
  • 别墅空调设计图纸 - 4
    别墅空调设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
