一份上6层住宅楼地暖系统设计CAD施工图纸

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：5张
• 设计内容：采暖
• 项目所在地：黑龙江

附件详情

一、项目概要：
项目为一住宅楼，地上6层....
二、冷热源：
本地暖系统供、回水温度65-55度....
三、采暖系统：
系统采用低温热水地板辐射采暖系统,本系统供暖方式为连续性采暖...

图纸共16张。

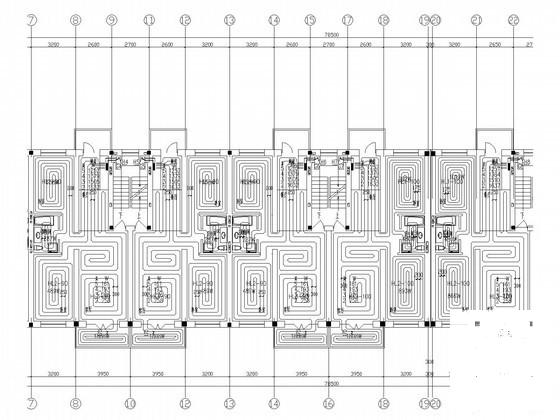

阁楼层地热盘平面图

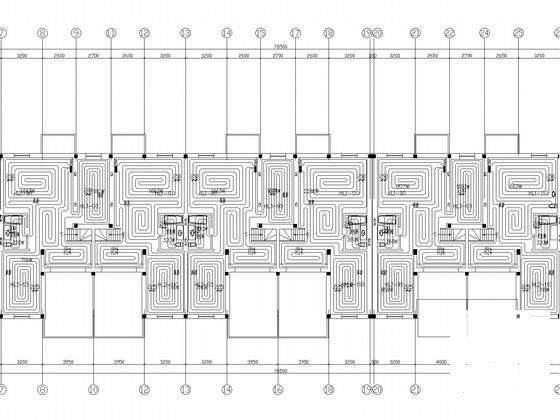

一层地热盘管平面图

第 1 张图

第 2 张图

第 3 张图

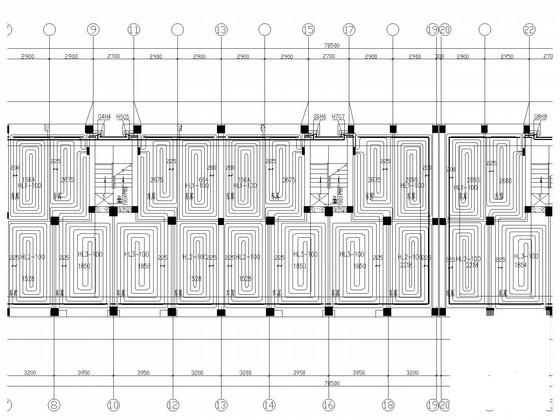

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
