18层住宅楼地暖设计CAD施工图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计面积：11092.01平方米
- 建筑地上层数：18层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：10张
- 设计内容：通风,采暖,防排烟
- 冷热源：市政热网
- 采暖系统：热水辐射
附件详情
该项目为某18层住宅。建筑高度：地下1层，层高3.6m，地上18层，为纯住宅，层高3m。室内外高差0.6m，建筑总高度:54.6m。建筑基底面积：583.79平方米，总建筑设计面积：11092.01平方米。涉及住宅地暖的设计及地下室通风、防排烟以及加压送风系统的设计！
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

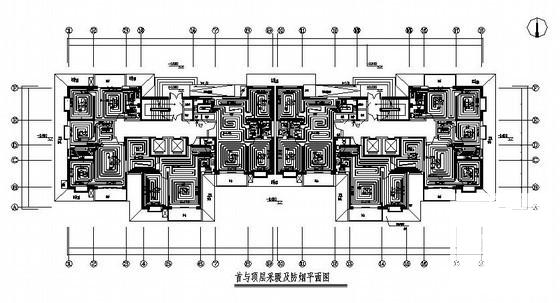

住宅楼设计施工图 - 1 -

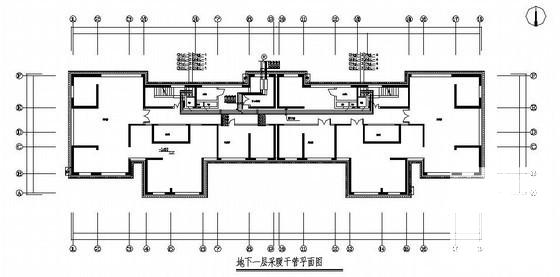

住宅楼设计施工图 - 2 -

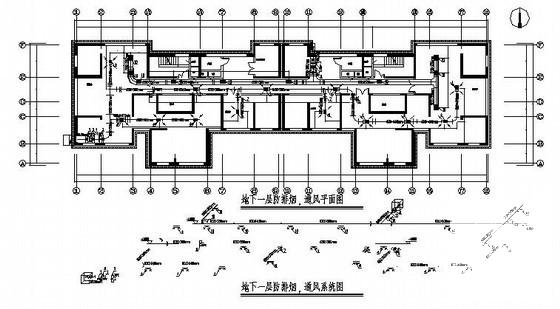

住宅楼设计施工图 - 3 -

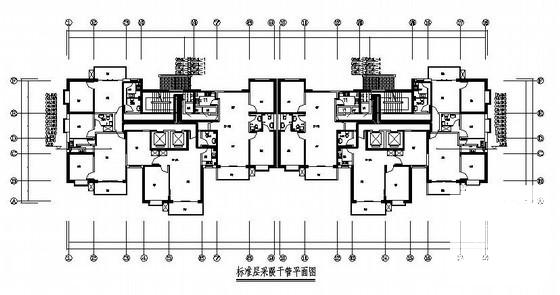

住宅楼设计施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
