一份住宅楼地暖设计dwg格式CAD施工图纸图纸

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设计说明：有 建筑类别：住宅
建筑高度：多层建筑
图纸设计深度：施工图
参考图纸：4张
设计内容：采暖
冷热源：锅炉
采暖系统：热水辐射

附件详情 该项目为新建多层住宅楼，全框架结构，四单元六层共48户，层高均为2.8米。建筑面积为:4768m2.本建筑冬季设集中采暖，按分户热计量连续供暖设计。供暖总热负Q=343.3kw。采暖热负荷指标为72w/m。该项目为热水采暖系统，热源由室外锅炉房提供95℃/70℃热水，经换热站换取60℃/50℃热水供该项目地板辐射采暖使用。系统定压由换热站解决。系统入口的资用压差不应低于0.05MPa。该项目采暖形式为下供下回双管并联系统。为便于管理，每户设一块磁卡式热表，具有分户控制，分户计量，按户收费的功能。室内采用低温地板辐射采暖。 2

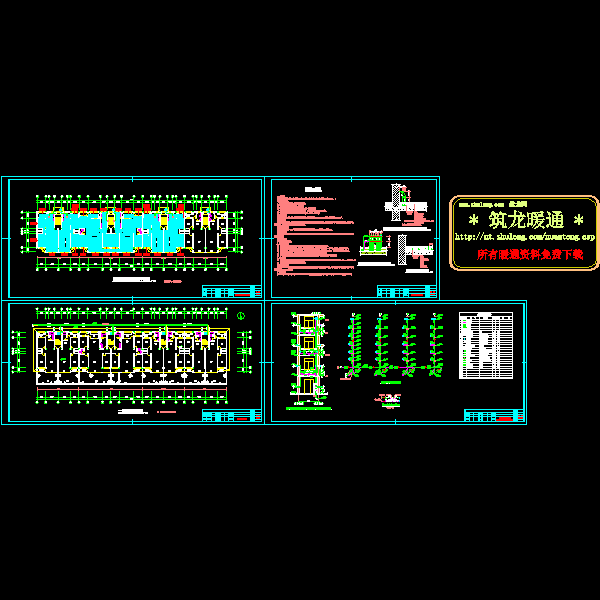

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
