地暖系统设计CAD施工图纸(分户独立采暖)(dwg)

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：其他
• 图纸设计深度：施工图
• 参考图纸：5张
• 设计年代：近代
• 设计内容：采暖
• 采暖系统：热水辐射,户式燃气炉

附件详情

一、项目概要：

该设计范围为:室内的低温热水地板辐射采暖以及供水系统。地暖采暖热媒为60/50℃热水，供回水温差不大于10℃,采暖设计负荷：25KW，图纸内容包含设计说明，地暖分集水箱及主管道安装施工说明，楼板（土壤）层地板辐射供暖地面构成示意图，卫生间辐射供暖地面构造示意图，伸缩缝做法剖面图，分（集）水器安装正视图，分水箱安装正视图，分（集）水器安装侧视图，分集水器管材密集处做法示意图，地暖盘管过门洞密集处做法示意图...

二、采暖系统形式及设备

1）、采暖系统形式为分户独立采暖
2）、采暖热源由业主燃气壁挂炉提供
3）、 管材及控制系统(该资料不包括生活热水管道)
采暖主管选用:PPR管，规格为De25...

楼板（土壤）层地板辐射供暖地面构成示意图

伸缩缝做法剖面图

卫生间辐射供暖地面构造示意图

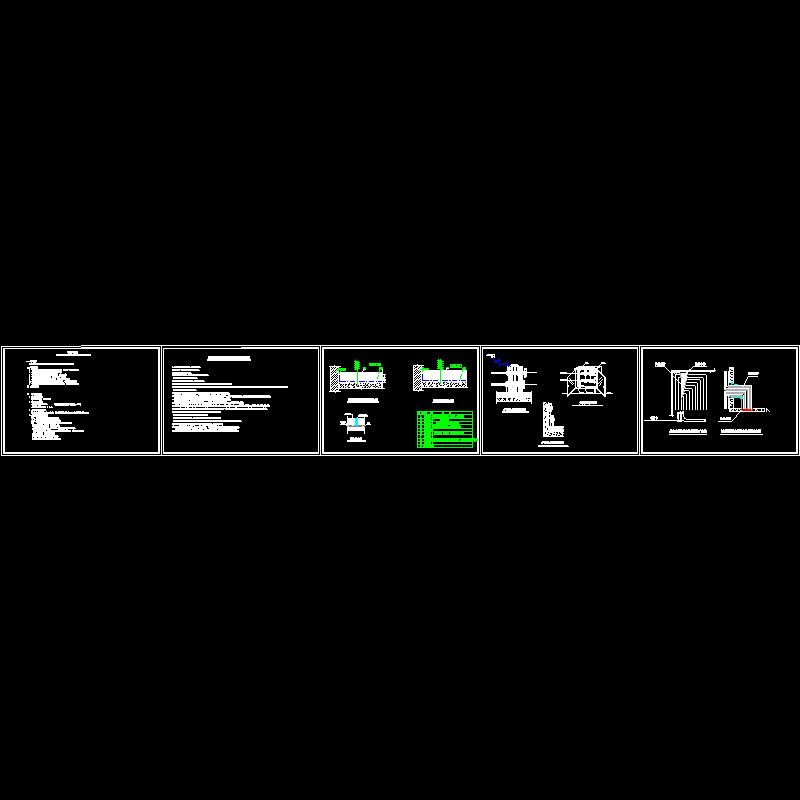

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-26 20:38:28上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
