一份9层办公用楼空调系统及防排烟设计CAD施工图纸

tt8899 · 发表于 2020-3-29 14:46:31

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：高层建筑
建筑设计面积：17403.52平方米
建筑地上层数：9层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：24张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,机房
冷热源：电动压缩式冷水机组
空调系统：全空气系统
水系统：同程式
项目所在地：河南

附件详情

设计施工说明
主要设备材料表
加压送风系统图

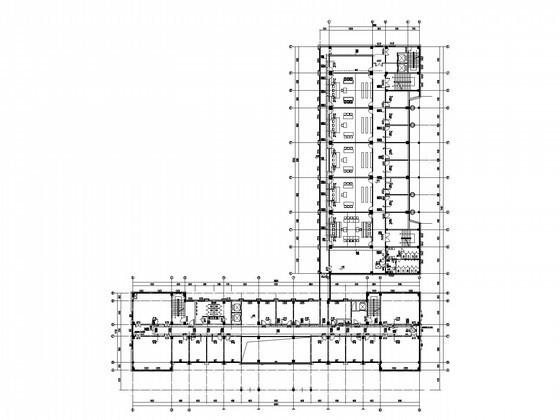

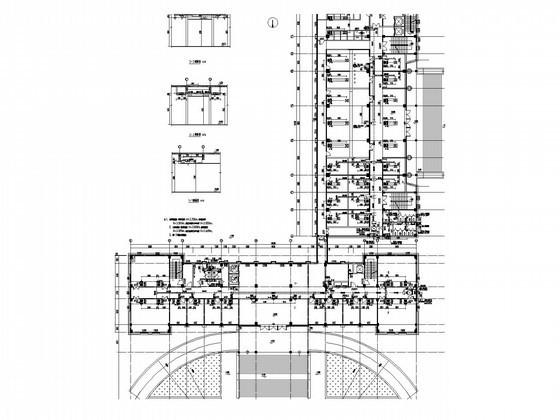

通风空调平面图

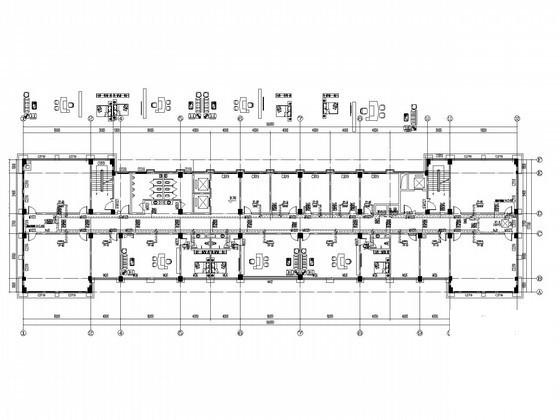

空调水系统平面图

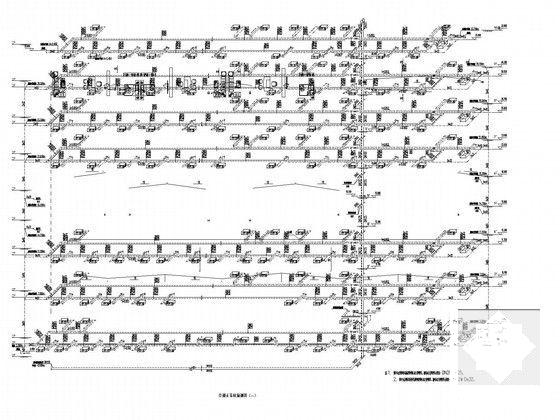

空调水系统轴测图

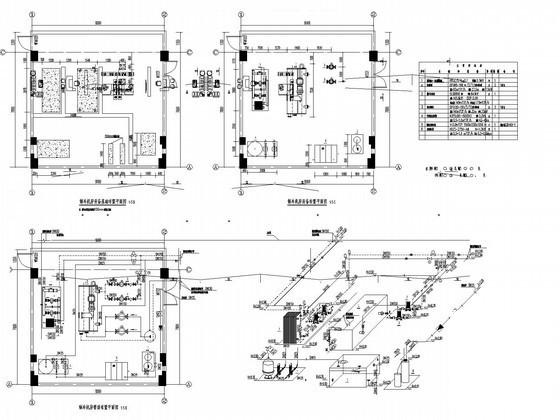

制冷机房基础设备管道布置平面图
制冷机房设备管道系统图
......

附件详情

一、项目概要：
工程为办公用房。架空层一层，地上9层，总建筑面积为 17403.52m2。架空层为车库、设备用房 ,1~9层为办公用房。主楼高度37.95m，辅楼高度28.85m......
该项目设计内容包括集中空调、机械通风及防排烟系统设计。
二、冷热源：
冷源为设螺杆式冷水机组，型号为 SLSB800（Ⅱ），机组制冷量： 843kW，提供 7/12℃的冷冻水，设两台冷冻水循环泵，一备一用。
热源为板式换热机组，型号为 HRJZ/S-K-0.7，供热量：700kW，提供 50/60℃的低温热水，设两台热水循环泵，一备一用......
三、空调风系统：
1.大空间采用吊装空调器，办公室采用风机盘管加新风的空调方式。
2.辅楼采用散流器顶送顶回方式，主楼采用双层百叶侧送顶回方式......
四、空调水系统：
空调水采用共用立管水平同程式系统，共分为2个系统。最不利环路水利损失为 280.5kPa......
五、通风排烟系统：
1.卫生间、电梯机房、不具备自然通风的设备用房设置机械排风，换气次数如下：
卫生间≥10 次/h；电梯机房≥12 次/h；设备用房≥4 次/h。
2.UPS电源间、珍藏室需气体灭火，设独立的机械排风系统，风量按4~6 次/h换气计算
3.锅炉间、燃气调压间、制冷机房设置事故通风，风量按12 次/h计算......

图纸共24张
