一份办公楼及仓库通风防排烟系统设计CAD施工图纸（人防系统）

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 参考图纸：16张
• 设计年代：近代
• 设计内容：防排烟,人防
• 项目所在地：浙江

附件详情

一、项目概要：
该项目为地下一层是车库，一~二层为仓库，局部一~四层为办公...
二、防排烟系统：
1.地下车库采用机械排烟,风量按不小于6次/H设计。
2.该项目一~二层仓库不能满足自然排烟,因而采用机械排烟方式。
3.风量为60m3/h.M2计算...
三、人防系统：
1.平时采用机械排风,兼火灾时排烟(换气次数不小于6次/小时)。
2.战时设有清洁式、滤毒式、隔绝式通风。
3.清洁式通风时,新风量≥5m3/h.P...

图纸共16张。

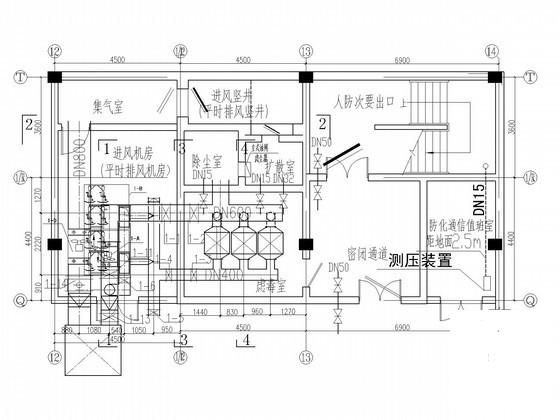

人防进风机房平面图

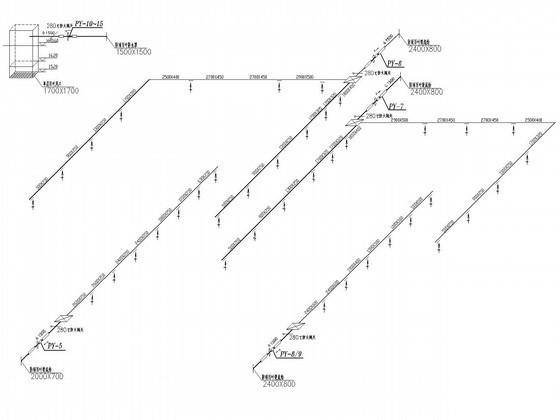

排烟系统图

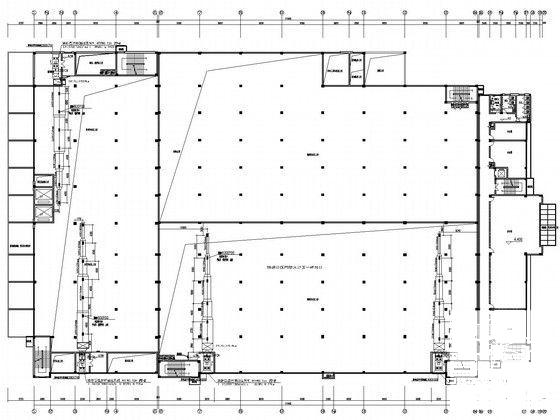

通风平面图

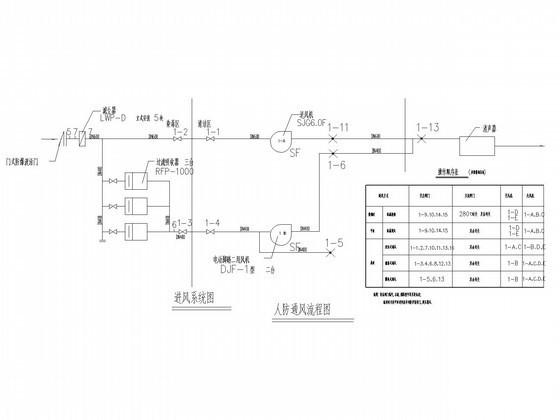

人防通风流程图
