地下停车场通风防排烟系统设计CAD施工图纸（人防设计）(dwg)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：商业
• 建筑高度：多层建筑
• 建筑面积：5800平方米
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：17张
• 设计年代：近代
• 设计内容：通风,防排烟,人防
• 送风方式：散流器送风
• 项目地址：江西

附件详情

一、项目概要：

该项目是位于江西省，是一个地下停车场建筑，建筑面积约5800平方米。图纸内容包含设计及施工说明，主要设备材料表及图例，地下一层平战结合通风布置平面图，人防进风口部平剖面详图，地下室通风剖面详图等...

二、人防通风设计：
1. 平时汽车库通风系统：采用机械排风兼排烟，自然进风方式。排风(烟)量按6次/h换气计算。平时自行车停车库通风系统：采用机械排风兼排烟，自然进风方式。排风量按4次/h换气计算，排烟量按6次/h换气计算。生活水泵房通风按照换气次数4次/h进行，进风取自室外，排风经管井排至室外。变电站通风按照换气次数15次/h进行，进风取自室外，排风经管井排至室外。

2. 战时进风系统：战时由防爆波活门和扩散室进风。

3. 战时六级二等人员掩蔽部设清洁式、滤毒式及隔绝式三种通风方式。进风系统由防爆波活门、滤尘器、手动密闭阀、过滤吸收器、送风机等组成。清洁式通风按不小于5m-/h·p计算；滤毒式通风按不小于2m-/h·p计算；隔绝式通风采用内部空气循环，满足隔绝防护时间3小时，CO 浓度2.5%要求。
战时排风系统：战时清洁式排风利用风机及管路经活门排向室外；滤毒式超压排风利用自动排气活门，自简易洗消间通过防毒通道、扩散室、防爆波活门排向室外，且满足简易洗消间与防毒通道40次/小时的换气要求。滤毒式通风时保证工事内部有30~50Pa的超压，进风口部设超压测压装置。

4. 战时人防物资库设清洁式、隔绝式两种通风方式。进风系统由防护密闭门、密闭门、插板阀、送风机组成。清洁式通风量按清洁区的换气次数1~2次/h计算。隔绝防护时间2小时，CO 浓度3%要求。战时清洁排风时开启出入口的防护密闭门、密闭门超压排风。

5、柴油发电机房为战时风冷移动电站，装机容量60kW。按消除室内余热计算电站排风量,按电站排风量、电机自带排风量、燃烧空气量之和计算电站进风量。电气专业提供技术资料为室内余热量16.7kW(计算得夏季排风量9900m-/h)，电机自带冷却排风量6600m-/h，燃烧空气量300m-/h，日用油箱间换气次数按照5次/h计算，通风量为200m-/h...

B楼地下一层平战结合通风布置平面图

防护单元B1人防进风口部平面详图

人防移动电站A平面详图

人防移动电站B平面详图

防护单元B2人防进风口部平面详图

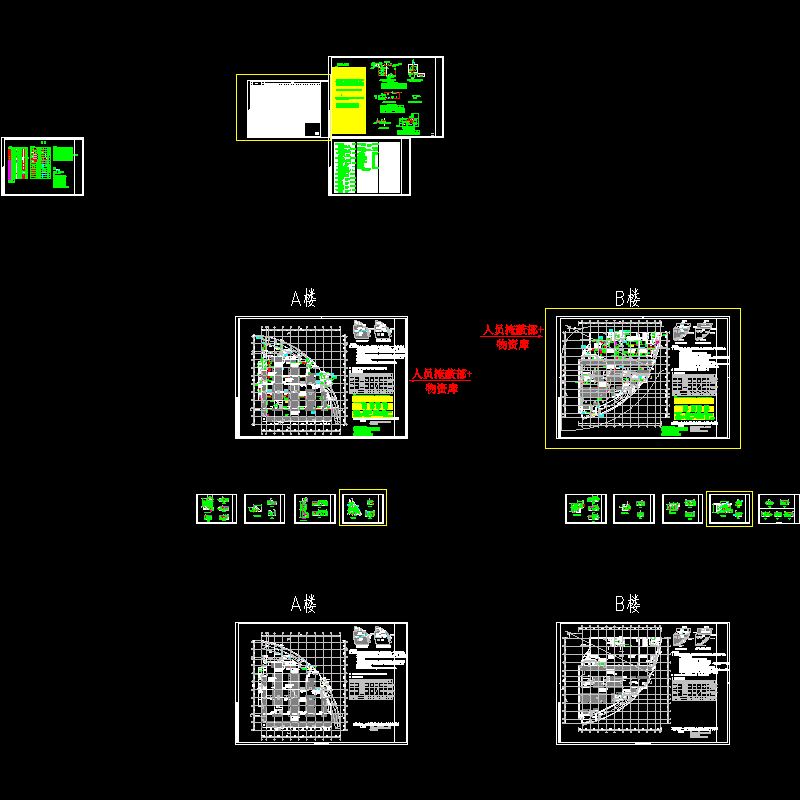

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
