地下车库通风人防排烟系统设计施工CAD图纸

一、项目概要：

该项目是一个地下车库项目。

图纸内容主要包含设计施工说明，主要设备材料表及图例，战时通风系统原理图，战时通风系统平面图，防火分区平时进排风机房平剖面图，防护单元战时进排风口部平剖面图等...

二、人防通风设计：

1.平时采用机械进风机械排风系统.

2.平时排风量:（详见设计施工说明）

3.车库分为六个防烟分区.每个防烟分区设若干个排风(排烟)口,并保证排烟口距本区内最远点的距离不大于30米.每个防烟分区根据火灾情况单独控制排烟.排烟风机须保证在280°C时能连续运转30分钟...

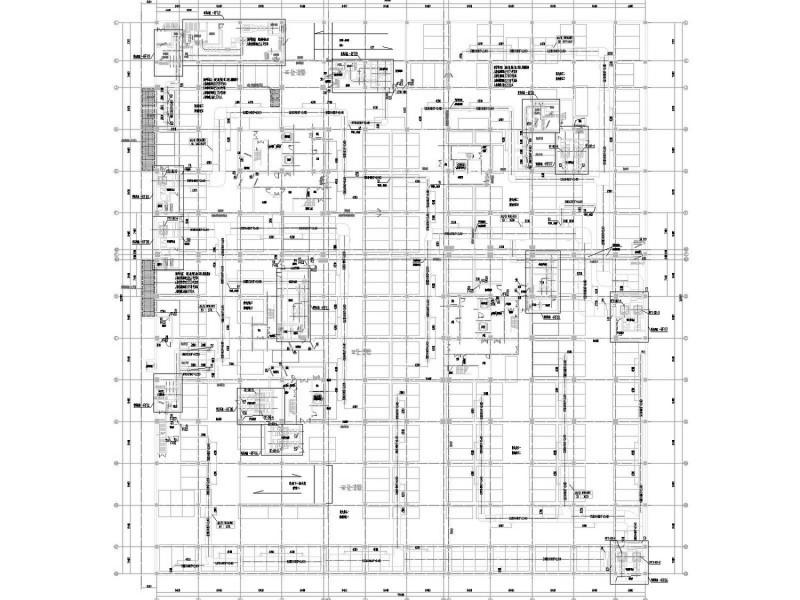

地下二层平战时通风系统平面图

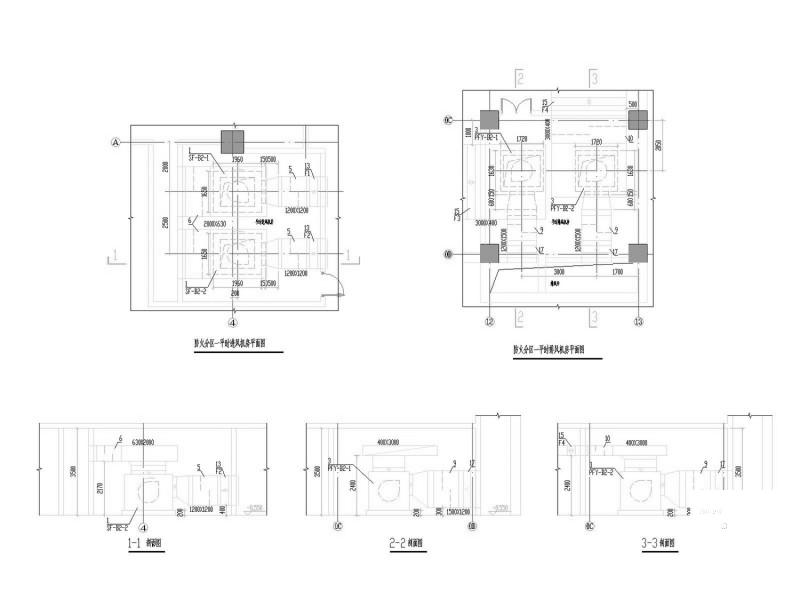

防火分区一平时进排风机房平剖面图

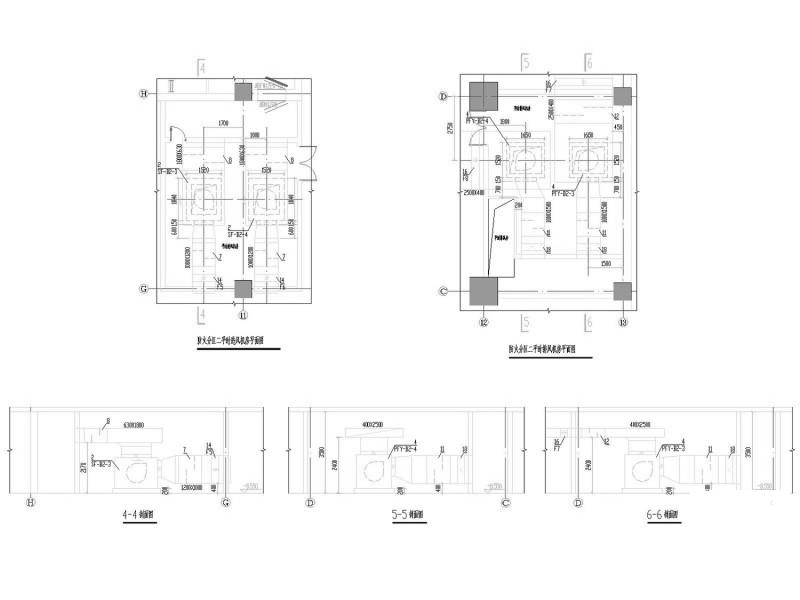

防火分区二平时进排风机房平剖面图

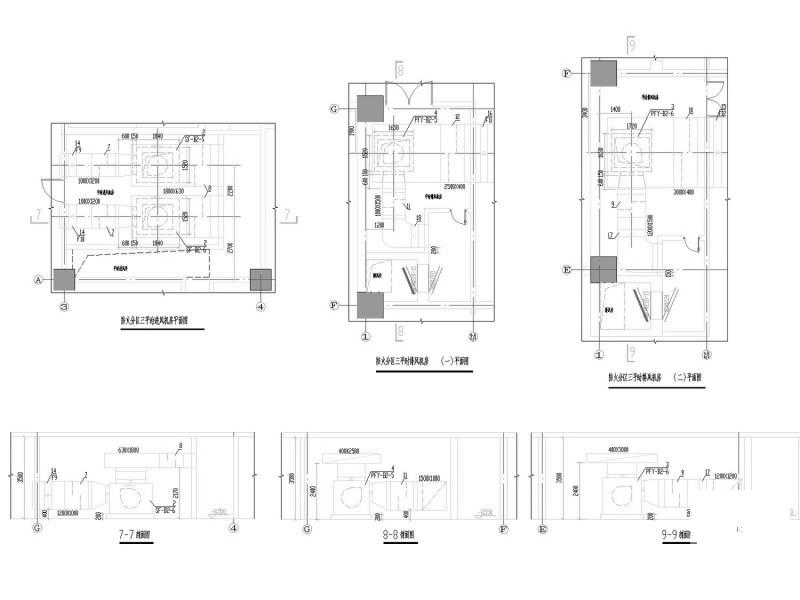

防火分区三平时进排风机房平剖面图
