一、项目概要
1.工程名称: 滁州分公司通信综合楼工程,附属用房工程,地下车库工程
2.总建筑面积:14320平方米
其中:地上建筑面积13191平方米
地下建筑面积2929平方米
3.建筑层数:地上9层，地下1层。
4.建筑高度:42.6米.
5.设计范围:暖通专业负责建筑红线内空调（仅预留室外机位置、用电量和冷媒管井）通风、防排烟设计。
二、设计概况
1. 空调冷热负荷
总冷负荷：1303kW 总热负荷：775.1kW
冷耗指标（按地上建筑面积）：0.99kW/m 热耗指标（按地上建筑面积）：0.60kW/m22
2. 冷、热源：
2.1冷热源选用变制冷剂流量空调机组，服务塔楼1~4层和裙房的变制冷剂流量空调室外机设置在裙房屋顶，服务5~8层
的变制冷剂流量空调室室外机设置在机房层设备平台。按业主要求，该资料只预留室外机安装位置、用电量和竖向冷媒管井。
3. 空调通风及防排烟系统设计：
3.1空调系统设计：
3.1.1按业主要求，变制冷剂流量空调室内机不在该资料范围，由业主另行安排设计。
每层预留全热交换式新风机组吊装空间、用电量、新风百叶及排风竖井，并在9层设置总排风机。
3.1.2三层210人会议室在其屋顶预留全热交换式新风机组安装位置及用电量；二层食堂的全热交换式新风机组预留吊装
位置为三层休息廊吊顶内，并在侧墙预留新风百叶。
3.2通风系统设计
3.2.1地下车库设置机械排风和机械排烟合用系统，补风由车库入口自然补风；
3.2.2水泵房设置机械排风，补风由门缝渗透；变电间设置双速排风机，高速为平时排风，低速为气体灭火后的排风，
两者通过电动风阀切换，由进风竖井自然补风；
3.2.3八层计算机机房和通讯机房分别设置用于气体灭火后的机械排风，当层排放，补风由门窗渗透；
3.3.4九层设置总排风机，集中排除1~8层全热交换式新风机组的排风。1~9厕所设置机械排风，经竖井至屋面后集中排放。
3.2.5九层职工活动中心设置壁式有压通风扇，进行换气。

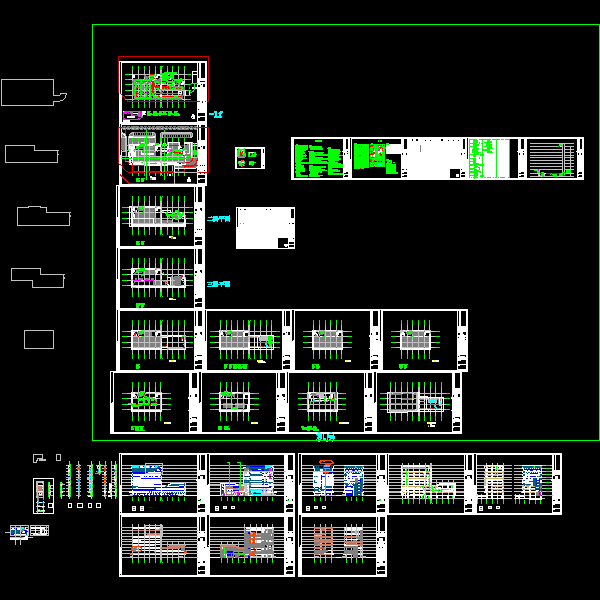

三、图纸展示
机房平面图
机房剖面图
通风机房平面图
通风平面图
图例展示
