一份高层住宅楼及地下车库通风消防排烟系统设计CAD施工图纸（大院设计）

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：38张
• 设计内容：通风,防排烟
• 送风方式：散流器送风

附件详情

一、项目概要：
项目位于安徽省，地下一层。除一、二层局部为物管用房，其余为住宅，建筑高度98.60米...
二、通风系统：
1.地下汽车库设机械排风系统，按6次换气次数计算排风量。
2.变配电房、水泵房均设机械排风系统，配电房和水泵房均按4次换气次数计算排风量...
三、排烟系统：
1.汽车库设机械排烟系统，与平时通风系统合用，排烟量按6次换气次数计算。
2.风采光井或设机械送风系统补风。补风量大于排烟量的50%...

图纸共38张。

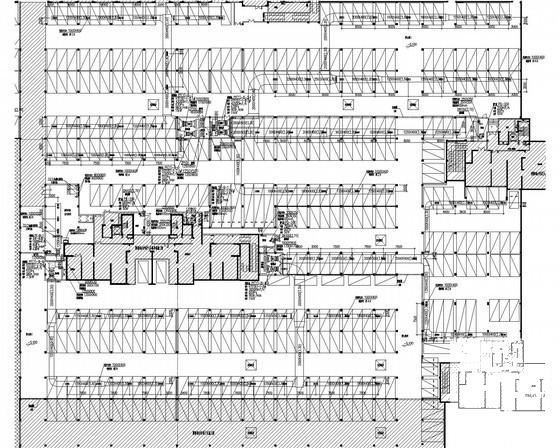

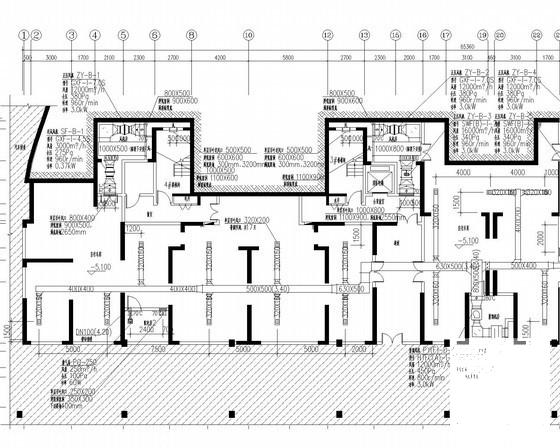

通风排烟平面图

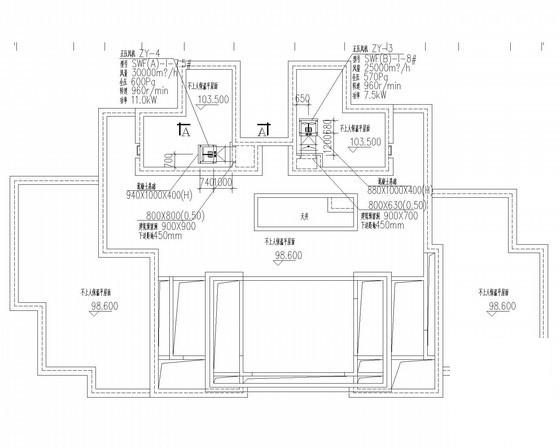

屋顶通风平面图

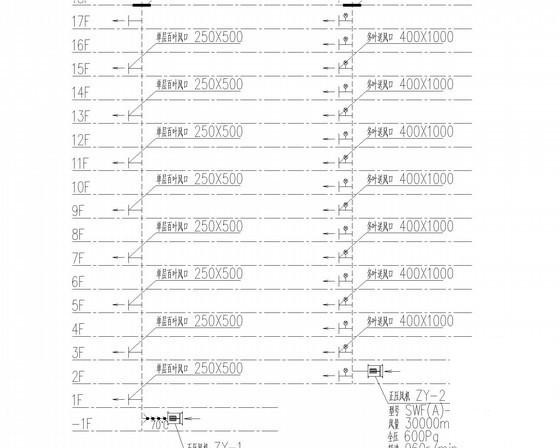

正压送风系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
