一份一类高层地下车库给排水及消防CAD施工图纸(住宅)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑地上层数：10层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 消防设计：室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 火灾危险等级：轻危险级,中危险级Ⅰ级,中危险级Ⅱ级,严重危险级Ⅰ级, 严重危险级Ⅱ级
• 消火栓用水量室内(L/S)：20
• 大样节点：水泵,泵房

附件详情

该项目为一类高层,地下一层为车库,水电空调设备等功能房.一层为车库及商铺等,二层以上为普通住宅。最高塔楼建筑标高为74.850米.耐火等级一级。

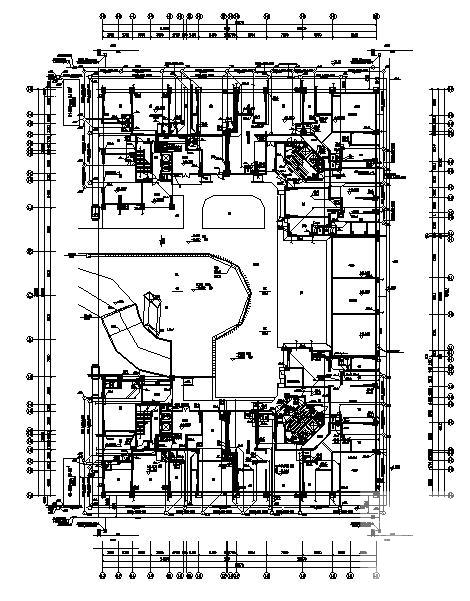

第 1 张图

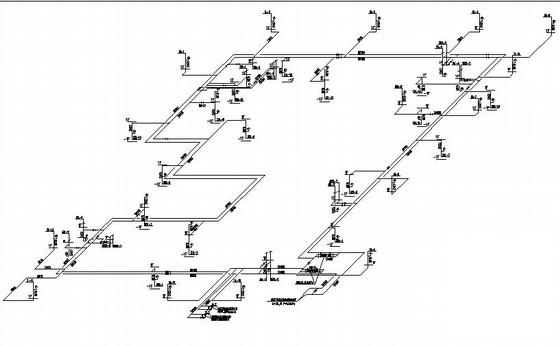

第 2 张图

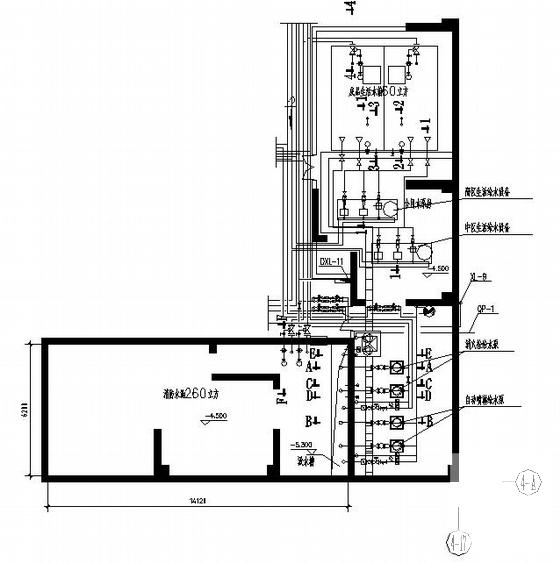

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
