一份3层农贸市场及地下车库给排水消防CAD施工图纸（甲级设计院）

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：3层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：17张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：20
• 大样节点：水箱
• 项目所在地：辽宁

附件详情

• 设计说明
• 给排水和消防平面图
• 自动喷淋平面图
• 水箱间平面图、系统图
• 消防泵房平面图、系统图
• 给水系统图
• 排水系统图
• 消火栓系统图
• 自动喷洒原理图

附件详情

设计范围：建筑物内的生活给水系统、生活污水系统、消火栓系统、自动喷洒系统、建筑灭火器配置。
，共17张。

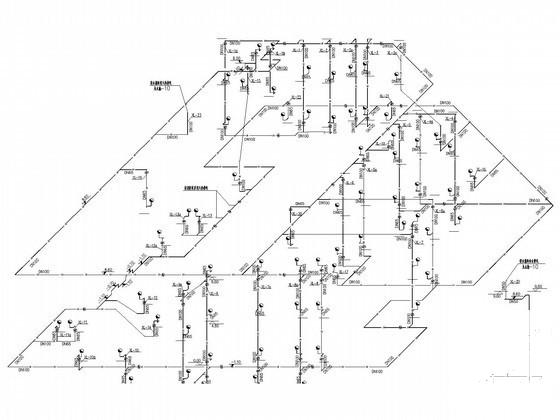

给水系统图

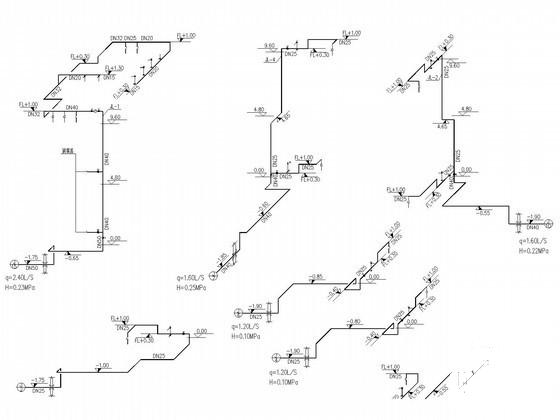

消火栓系统图

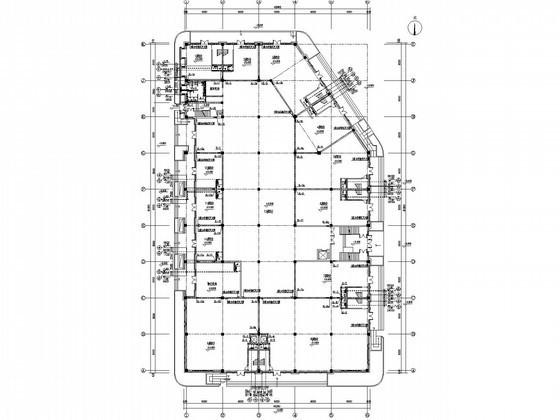

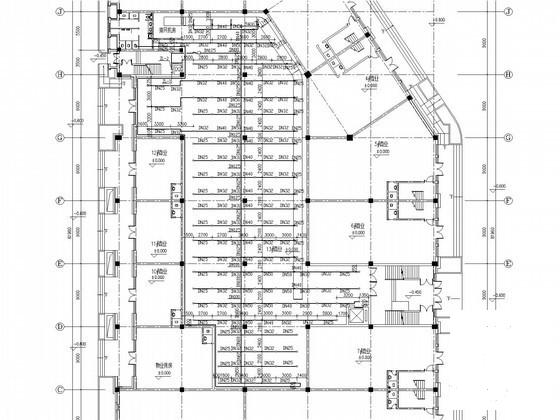

自动喷洒平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 13:22:03上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
