一份14层城中村改造工程给排水消防CAD施工图纸（甲级设计院）(自喷系统原理图)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：68000平方米
• 建筑地上层数：14层
• 图纸设计深度：施工图
• 参考图纸：70张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水分区：三区
• 雨水重现期：50年
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：10
• 大样节点：卫生间
• 项目所在地：浙江

附件详情

• 给排水设计与施工说明
• 给排水平面图
• 自喷平面图
• 消防水泵房大样图
• 生活水泵房大样图
• 自喷系统原理图
• 给水系统原理图
• 集水坑排水系统图
• 消火栓系统图
• 人防水箱系统原理图
• 废水系统原理图
• 污水系统图
• 雨水系统图
• 阳台排水系统图
• 卫生间大样图

附件详情

该项目为城中村改造工程，地上为二类高层建筑，地下一层为汽车库，总建筑面积68000平方米，最高楼14层。
，共70张。

废水系统图

给水系统图

雨水系统图

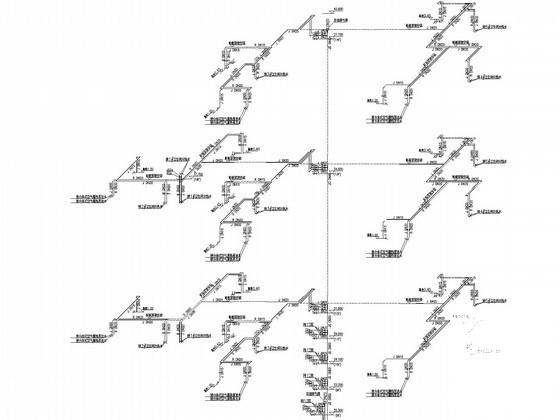

第 1 张图

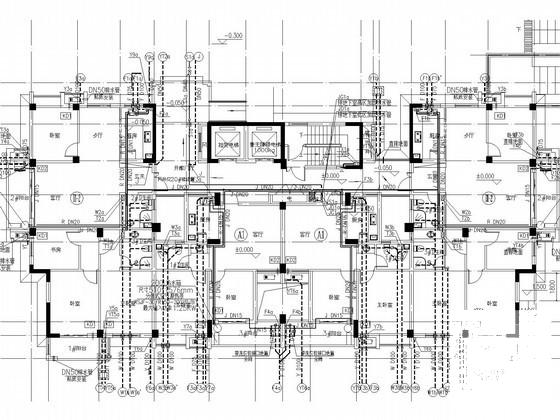

第 2 张图

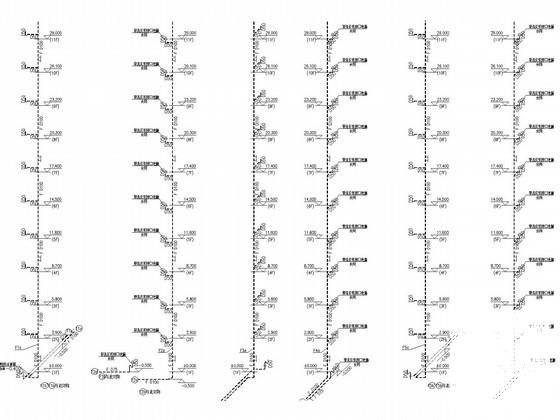

第 3 张图

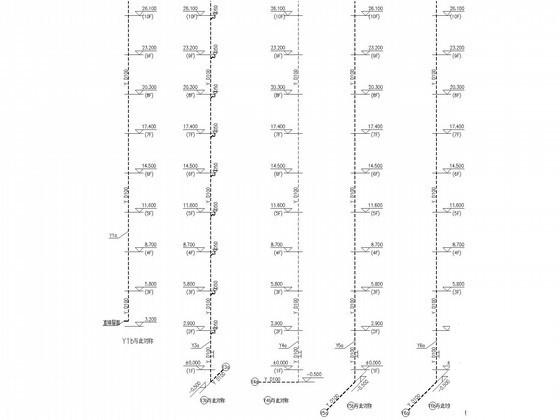

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
