该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
附件设计说明：有
-
建筑类别：商业,宾馆,酒店,娱乐,餐饮,体育
-
建筑高度类型：高层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：34000.00平方米
-
建筑地上层数：19层
-
建筑地下层数：2层
-
图纸设计深度：施工图
-
参考图纸：65张
-
设计年代：近代
-
地下室用途：人防,车库,设备用房
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统,机房排水
-
消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
-
供水设备：高位水箱,水泵站,稳压泵,水塔
-
供水方式：市政供水,变频供水,分区供水,高位水箱供水
-
供水分区：三区
-
排水体制：污废合流,雨污分流
-
雨水重现期：5年
-
火灾危险等级：中危险级Ⅱ级
-
消火栓用水量室外(L/S)：30
-
消火栓用水量室内(L/S)：40
-
大样节点：泵房,卫生间,集水坑,设备房布置
-
热水供应方式：集中热水供应
-
项目所在地：浙江
附件详情
-
设计说明
-
图例材料表
-
地下二层平时给排水平面图
-
地下二层自喷给水平面图
-
地下二层战时给排水平面图
-
地下一层给排水平面图
-
地下一层自喷给水平面图
-
一层给排水平面图
-
一层自喷给水平面图
-
二层给排水平面图
-
二层自喷给水平面图
-
三层给排水平面图
-
三层自喷给水平面图
-
四层给排水平面图
-
四层自喷给水平面图
-
五层给排水平面图
-
六八十层给排水平面图
-
十二层给排水平面图
-
十四十六十八层给排水平面图
-
七、九层给排水平面图
-
十一层给排水平面图
-
十三十五十七层给排水平面图
-
十九层给排水平面图
-
十九层自喷给水平面图
-
屋面层给排水平面图
-
消火栓系统图
-
三层消火栓系统图
-
二层消火栓系统图
-
一层消火栓系统图
-
地下一层消火栓系统图
-
冷水系统展开原理图
-
热水二次循环系统展开原理图
-
污水系统展开原理图
-
热水机组热水循环系统展开原理图
-
热水一次循环系统展开原理图
-
机房排水系统展开原理图
-
自喷给水系统展开原理图
-
雨水系统展开原理图
-
集水坑排水系统原理图
-
管道井详图
-
卫1至7给排水详图
-
水泵房给排水详图
-
剖面图
-
泵房消火栓系统原理图
-
泵房自喷系统原理图
-
热水机房给排水详图
-
人防说明 图例 材料表
-
人防给排水系统展开原理图
附件详情
该项目位于浙江，为高层酒店。共19层，1到3F为商业和餐厅，4F为健身、娱乐、客房，5到19F为酒店客房，地下室为汽车库，部分区域兼人防。建筑高度为72m。建筑面积34000.00平米，竣工。
设计内容包括生活给水，热水，污水，雨水，消火栓，自动喷水灭火，气体灭火系统及灭火器配置。
，共65张。
二层自喷给水平面图

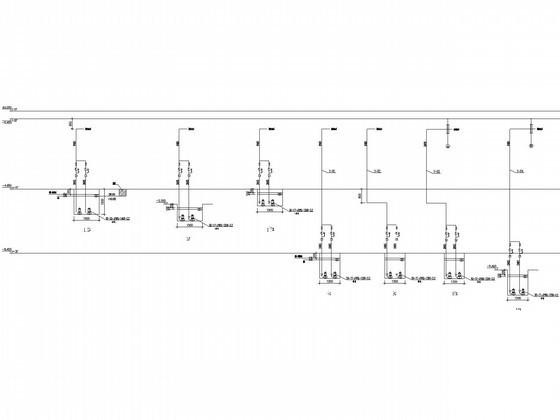

集水坑排水系统原理图

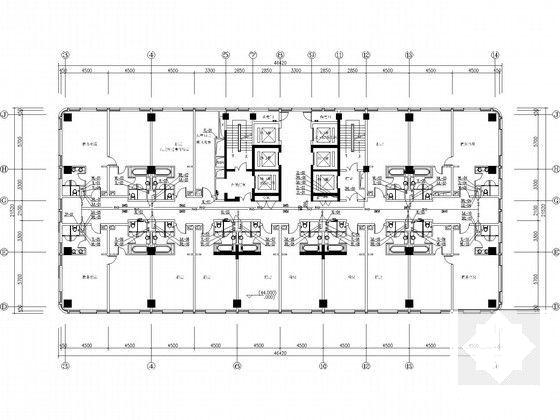

十二层给排水平面图

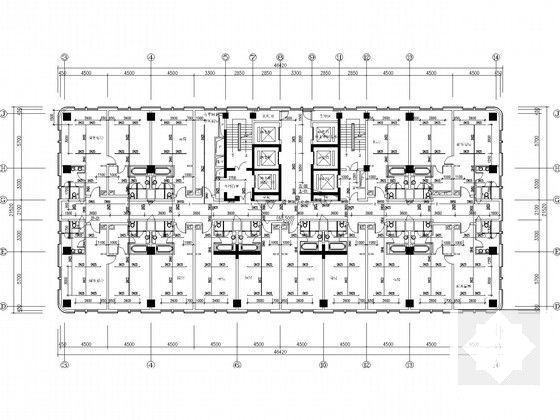

十九层自喷给水平面图

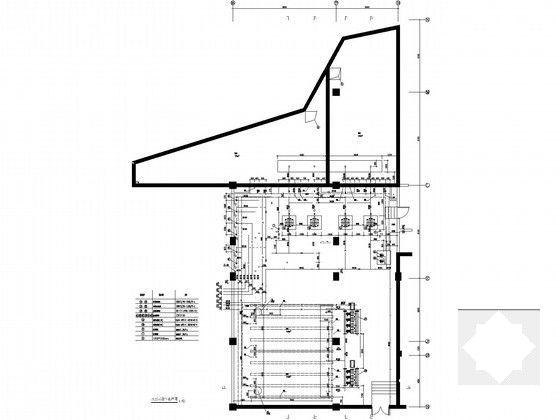

水泵房给排水详图
卫生间详图
污水系统展开原理图（六）
消火栓系统图
冷水系统展开原理图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
