[CAD]7层四星级酒店给排水图纸（湿式喷水灭火）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：宾馆,酒店
• 建筑高度类型：多层建筑
• 建筑地上层数：7层
• 图纸设计深度：施工图
• 参考图纸：25张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统
• 消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,水池
• 供水方式：市政供水,变频供水,高位水箱供水
• 排水体制：污废合流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：水箱,泵房,厨房,卫生间,集水坑,阀门管件,设备房布置
• 热水供应方式：集中热水供应

附件详情

• 资料目录
• 主要设备一览表
• 给排水设计施工说明
• 一层给排水平面图（冷热水）
• 一层给排水平面图（排水、消火栓）
• 一层给排水平面图（喷淋）
• 二层给排水平面图
• 二层厨房给排水平面图
• 二层给排水平面图（喷淋）
• 三层给排水平面图
• 三层给排水平面图（喷淋）
• 四层给排水平面图
• 四层给排水平面图（喷淋）
• 五层给排水平面图
• 五层给排水平面图（喷淋）
• 六、七层给排水平面图
• 六、七层给排水平面图（喷淋）
• 室内冷水系统图
• 室内热水系统图
• 室内排水系统图
• 消火栓给水系统图
• 湿式喷水灭火系统图

附件详情

该项目为某市四星级大酒店，该项目为七层公共建筑，设计内容：生活给水系统、生活热水系统、生活排水系统、消火栓给水系统、湿式自动喷淋系统、灭火器配置系统。该项目室内地坪标高±0.00相当于黄海系统3.80室内外高差0.40m，管道标高有压管为中心，无压管为管内底。
，共25张图。

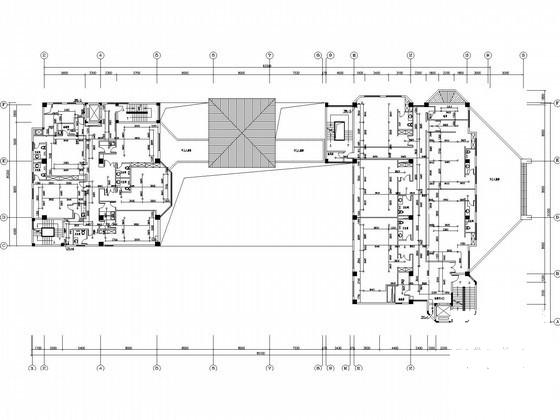

三层给排水平面图

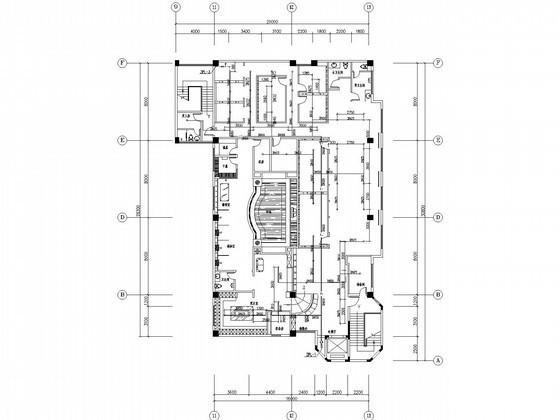

七层给排水平面图

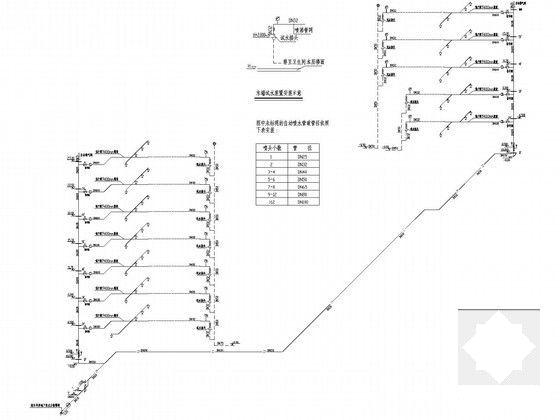

湿式喷水灭火系统图

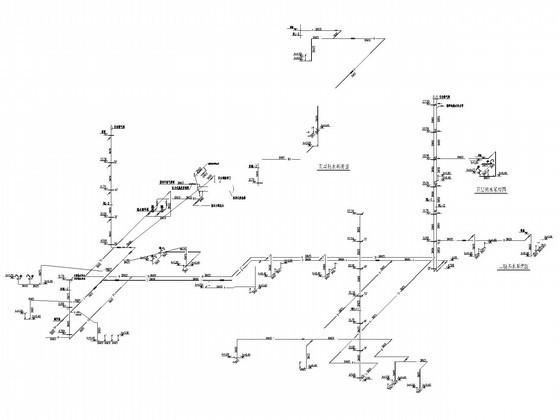

室内热水系统图一

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
