11层商业楼给排水设计CAD图纸(自动喷水灭火系统)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：综合楼
• 建筑地上层数：11层
• 建筑地下层数：1层
• 出图日期：2010
• 供水方式：市政供水
• 供水分区：两区
• 污废水排水体制：分流
• 设计内容：给排水,热水,消火栓,自动喷水
• 地下室用途：车库

附件详情

该项目为二类高层住宅楼，建筑物层数为地下一层,地上十一层；建筑一、二层为商业网点，三层及以上为住宅，住宅共108套。
设计范围包括本建筑单体内的生活给水系统、生活热水系统、生活污水系统、消火栓给水系统、自动喷水灭火系统、灭火器配置等。

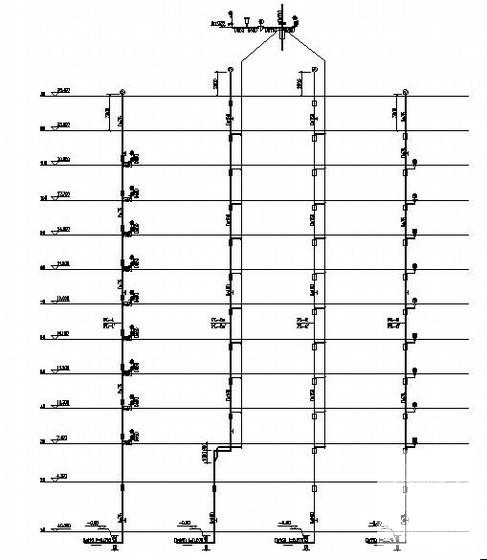

排水系统展开图

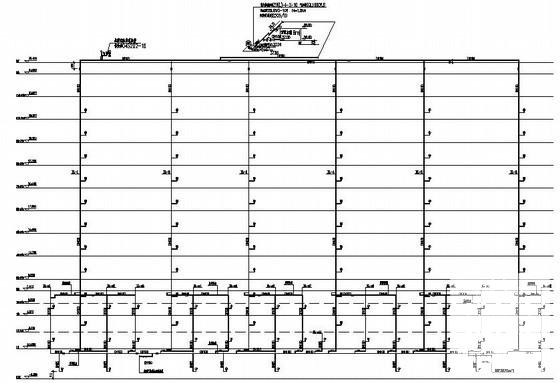

消火栓系统展开图

自喷布置平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
