18层医院建筑给排水CAD图纸(自动喷水灭火系统)

[复制链接]

0

主题

0

帖子

1048

积分

超级版主

Rank: 8Rank: 8

积分
1048
发表于 2020-2-16 13:20:01 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:医疗
  • 建筑地上层数:18层
  • 建筑地下层数:2层
  • 出图日期:2008
  • 建筑设计面积:32800平方米
  • 设计阶段:施工图设计
  • 供水方式:市政供水
  • 供水分区:更多
  • 污废水排水体制:分流
  • 设计内容:给排水,消火栓,自动喷水,灭火器

附件详情

该医院位于某县某路。在医院本综合大楼建成并投入使用后,现有的医院原住院部、后勤仍使用,因此期工程用地位于整个场地的西侧,毗邻现医院的后勤住院楼。医院工程包括门诊、手术室、住院部等,地上十八层,地下二层,设计床位数为502床(考虑加床等,本专业设计按650床计算):地下负二层为停车;负一层为生活水箱及水泵房、空调机房、循环水泵房高低压配电、消防泵房、消防水池、发电机房、热水机房;地上一至物层为门诊、医技用房;六层为手术室;七层为设备层;八层为血透及ICU;九层~十七层为住院部病房;十八层为会议室。建筑面积为3.28万m^2`,建筑高度为73.50m,为小于100m的医院。该项目四周公用设施完善,给水.污水及雨水管网齐全,能满足该项目需要。设计范围:该项目室内及室外 用地红线 范围内的给水及热水系统、污水排水系统、废水排水系统、雨水排水系统、消火栓 消防系统 、自动喷水灭火系统、冷却循环水系统、气体灭火系统、建筑灭火器配置以及污水处理设施(污水处理由专业部门设计并报有关部门批准 后实施)。 室外总水表井至城市给水管和该项目最后一个污(雨)水检查井至城市污(雨)水检查井之间的管道由市政有关部门负责设计。

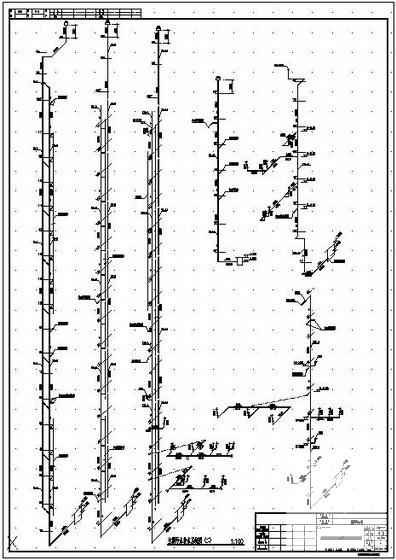

污水排水系统图

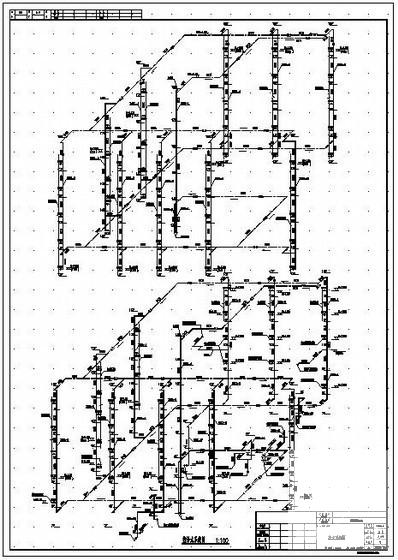

热水系统图

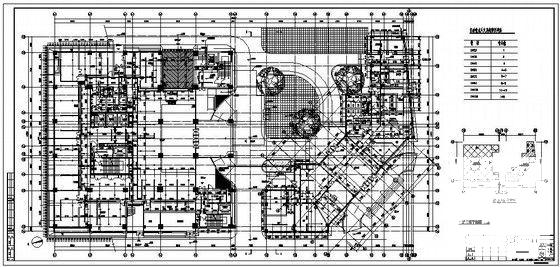

自喷平面图

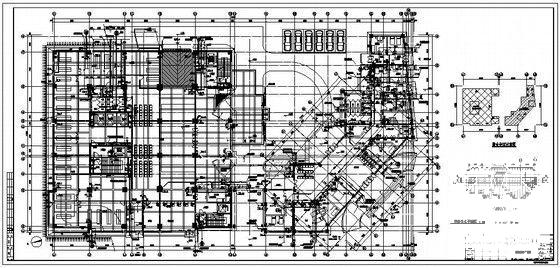

给排水平面图

卫生间大样图

消防水泵水池系统图剖面图

自喷给水系统图

消火栓给水系统图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-16 13:20:01上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc002ff0211fdcf2de.rar

9.23 MB

下载  售价: 100 积分    赚积分
