9层综合楼给排水CAD施工图纸(自动喷水灭火系统)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 设计阶段：施工图设计
• 供水方式：市政供水, 水池, 变频供水设备
• 供水分区：无
• 污废水排水体制：合流
• 设计内容：给排水, 热水, 消火栓, 自动喷水
• 设置场所火灾危险等级：中危险级Ⅱ级
• 地下室用途：车库

附件详情

一、项目概要：该项目为某大厦，主体地上9层，地下2层，建筑高度 34.1 m该项目建筑面积为 56000 m. 为一类高层综合楼建筑，耐火等级为一级。屋面防水等级为二级，使用年限为50年。
二.设计内容:1、建筑红线范围内的室内外生活给排水管道.
2、建筑红线范围内的室内外消防给排水管道.
部分附件设计说明：
1、给水系统：
水源及给水方式:市政给水压力约为0.15MPa（相对于标高 0.00 ），由于水压不稳定，根据甲方要求本建筑生活给水均由由变频恒压泵供水。
2、排水系统：
最高日污废水排放量约为 95 立方米/日.排水方式:污废水采用合流制.雨水和生活污废水采用分流制.
3、 消防系统 ：该项目设置下列消防设施:室内消火栓系统 室外消火栓系统 自动喷水灭火系统 手提式灭火器系统 。

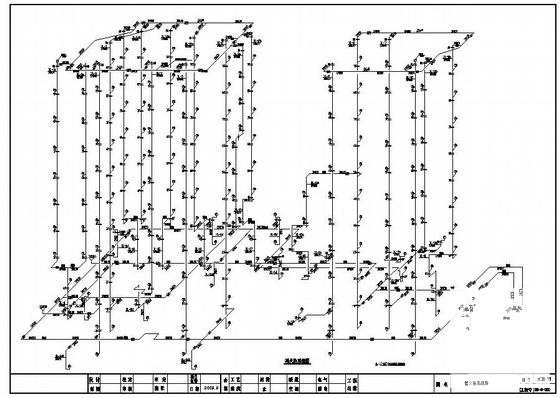

第 1 张图

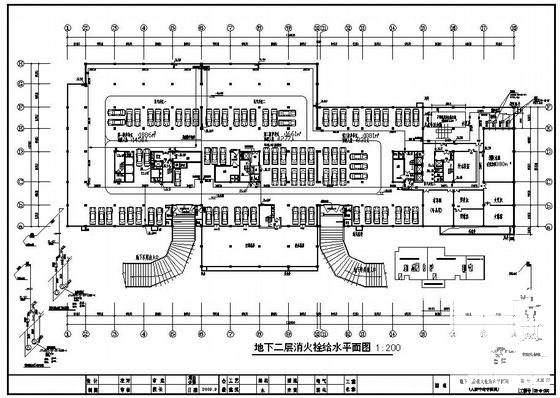

第 2 张图

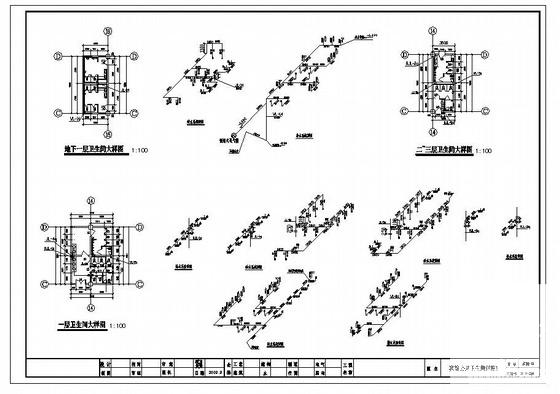

第 3 张图

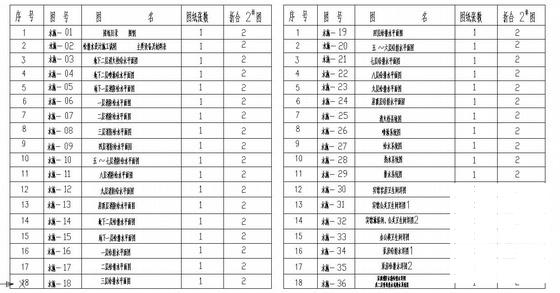

第 4 张图
