34层高层安置房给排水设计CAD图纸(自动喷水灭火系统)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅建筑
• 建筑层数：超高层建筑
• 地上楼层：34层
• 地下楼层：2层
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：三区
• 设计内容：给水系统,污水排水系统,废水排水系统,雨水排水系统,消火栓系统
• 地下室：车库,人防
• 参考图纸：20张以下,20-50张
• 设计年代：近代

附件详情

本专业设计内容有生活给水系统，消火栓给水系统，自动喷水灭火系统，生活污水系统。
本建筑生活用水量：最高日95.20m /d 最大时9.92m /h
本建筑生活排水量：最高日85.70m /d

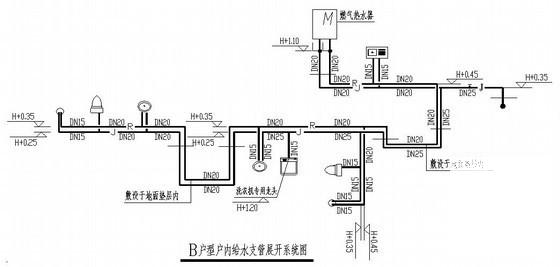

第 1 张图

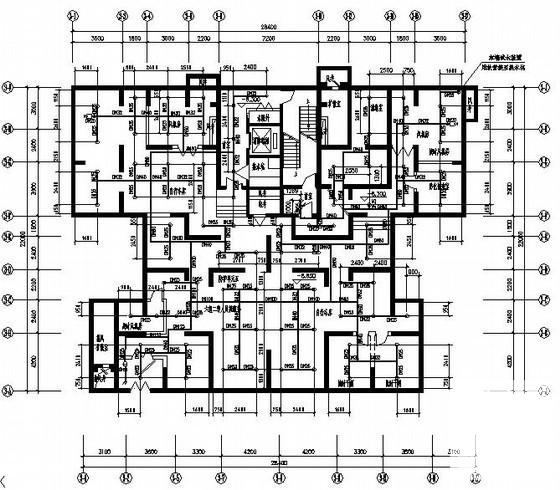

第 2 张图

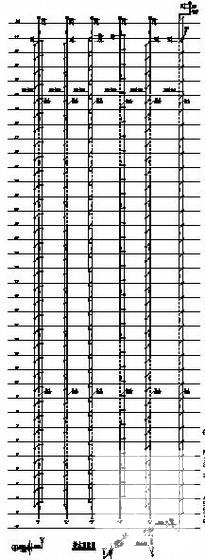

第 3 张图

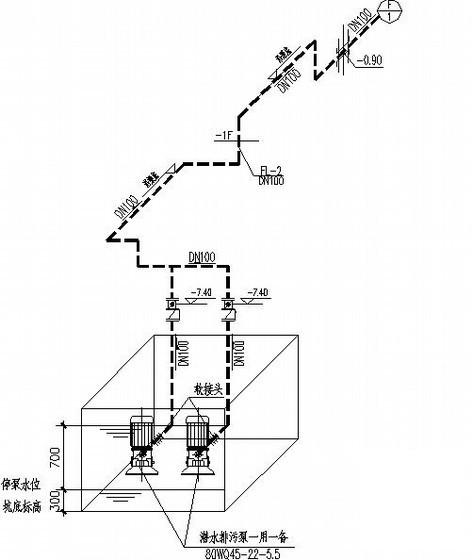

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
