一份小高层给排水CAD施工方案图纸(自动喷水灭火系统)

[复制链接]

0

主题

0

帖子

1565

积分

超级版主

Rank: 8Rank: 8

积分
1565
发表于 2020-4-25 10:10:56 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度:高层建筑
  • 地上层数:11层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 图纸年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室内消火栓系统,喷淋系统
  • 供水设备:水泵站
  • 供水方式:市政供水,分区供水,无负压供水
  • 供水分区:两区
  • 排水体制:污废合流
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):15
  • 大样节点:泵房,厨房,卫生间,集水坑

附件详情

该项目设有生活给水系统、生活污水系统、消火栓及喷淋给水系统。1.生活给水系统:该项目最高日用水量为:68.5m3/d.最大小时用水量为:7.13m3/h.最高日排水量为:54.8m3/d.2.生活污水系统:该项目采用污、废水合流制。室内0.000以上污废水重力自流排入室外污水管。底层污水采用单独排出系统,其支管接入单独出户管。所有污水经化粪池处理后,排入市政污水管网。卫生间,厨房不设专用通气立管,仅设伸顶通气管。3.消火栓给水系统:该项目为住宅及地下车库,建筑高度约为37.40 m,室内火栓用水量为15L/s,室外消防水量为15L/s。火灾延续时间为2小时。4.自动喷水灭火系统:该项目地下车库及地下商场设自动喷水灭火系统,按中危险级II级设计,用水量为:25.6L/s。火灾延续时间为1小时。

2

3

4

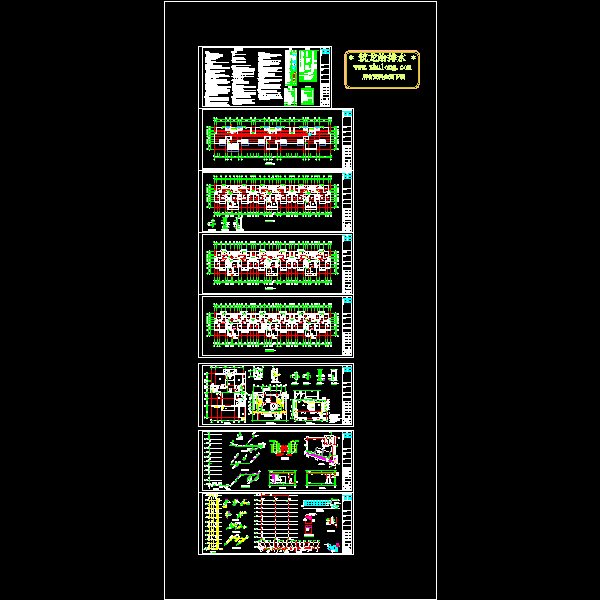

第 1 张图
第 1 张图

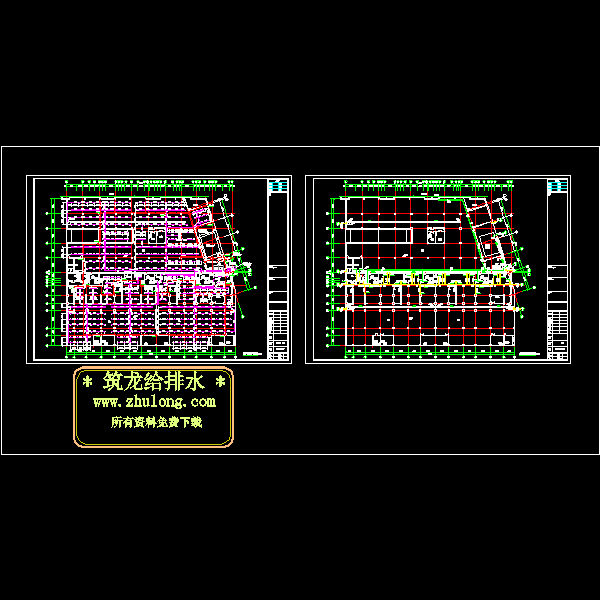

第 2 张图
第 2 张图

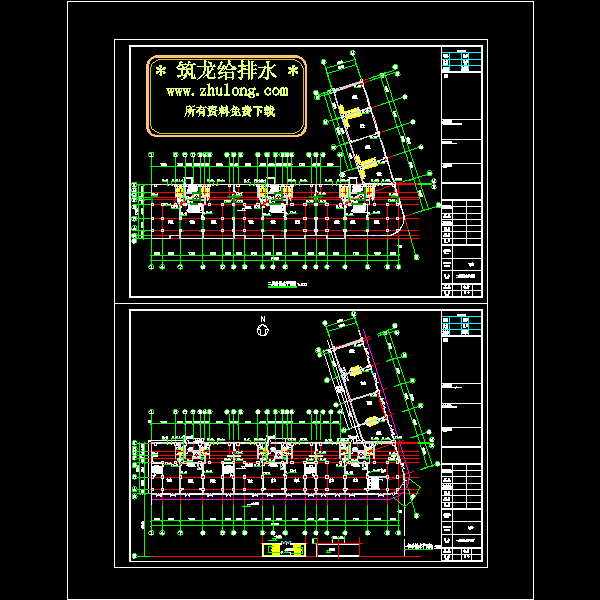

第 3 张图
第 3 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
