一份博物馆给排水CAD施工方案图纸(自动喷水灭火系统)

kkhuihui77

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：文化
• 建筑高度：多层建筑
• 建筑面积：15090平方米
• 图纸设计深度：施工图
• 参考图纸：11张
• 图纸年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废分流
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：30
• 特殊系统：气体消防,虹吸雨水
• 大样节点：水箱,卫生间
• 项目地址：辽宁

附件详情

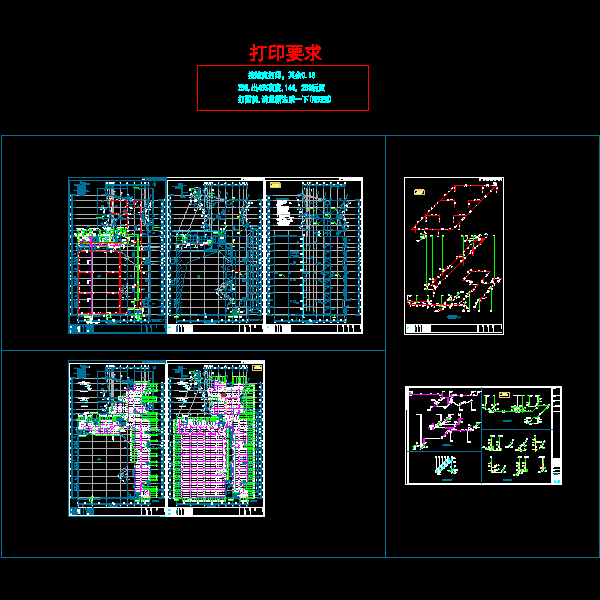

• 首层给排水及消火栓平面图
• 首层自动喷水平面图
• 二层给排水及消火栓平面图
• 二层自动喷水平面图
• 屋顶给排水平面图
• 自动喷水系统透视图
• 生活给水系统透视图
• 生活排水系统透视图
• 虹吸雨水系统透视图
• 消火栓系统透视图
• 消防水箱放大图
• 卫生间放大图

附件详情

该项目建筑面积15090平方米；建筑高度为9m。
本专业承担建筑物本体内的给排水系统设计；1.生活给水系统；2.生活排水系统；3.虹吸雨排水系统；4.室内消火栓系统;5.建筑灭火器配置；6.自动喷水灭火系统7.气体灭火系统；

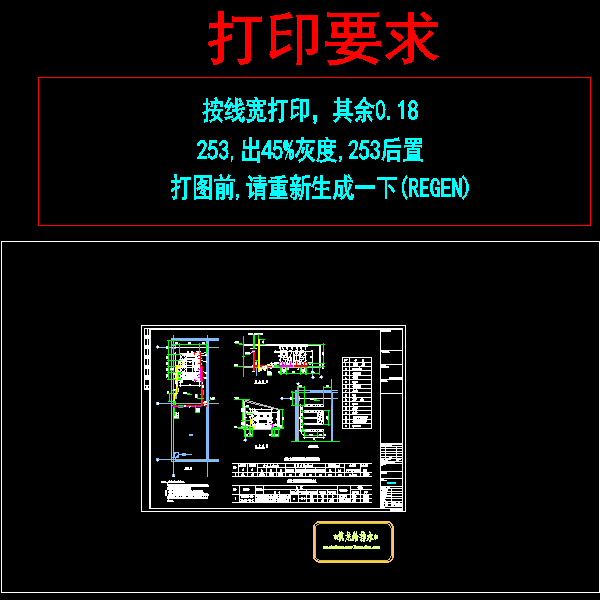

水箱侧立面图

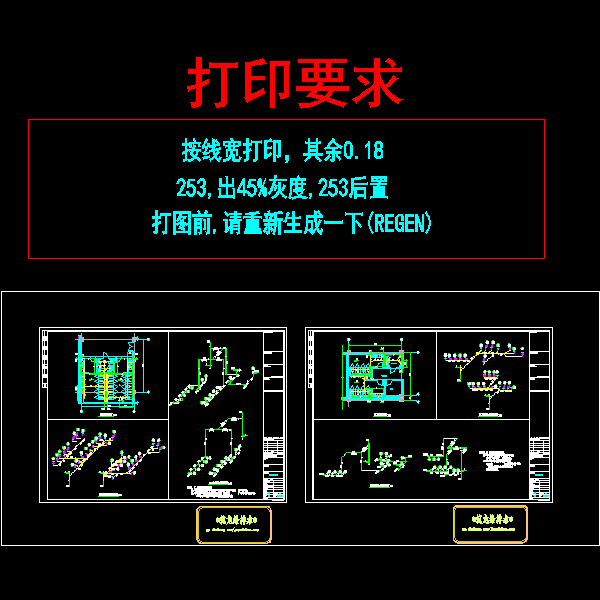

卫生间放大图
