3层大学礼堂给排水设计CAD施工图纸(自动喷水灭火系统)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：文化
• 建筑地上层数：3层
• 出图日期：2010
• 建筑设计面积：4213.20平方米
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：分流
• 设计内容：给排水,消火栓
• 设置场所火灾危险等级：中危险级Ⅱ级

附件详情

、该项目为某大学礼堂，地上一层（局部三层）建筑面积4213.20m2，座位数1096，建筑总高21.90米。三、设计范围：、该资料范围包括设计红线内的给水排水、消防等管道系统及小型给水排水构筑物。室外总水表井至城市给水管和该项目最后一个污（雨）水检查井至城市污水检查井之间的管道详室外管网平面图。、该项目设计内容包括：给水系统、排水系统、灭火器设置、消火栓系统、自动喷水灭火系统。

第 1 张图

第 2 张图

第 3 张图

第 4 张图

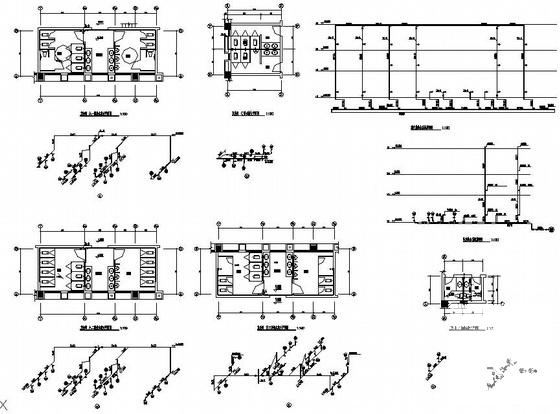

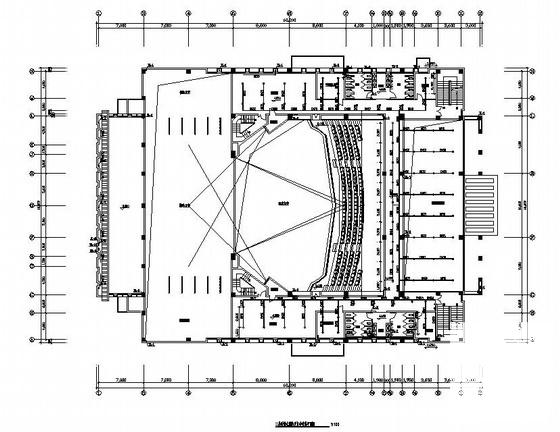

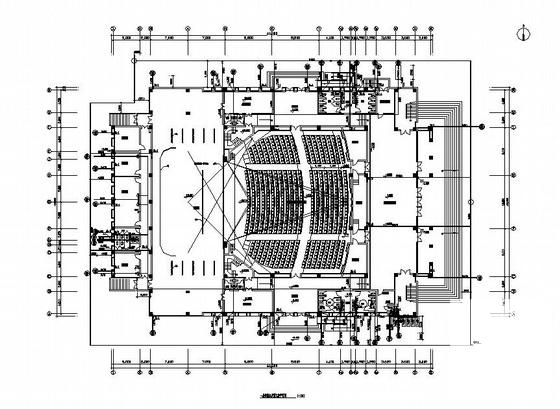

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
