8层商住小区给排水CAD施工方案图纸(自动喷水灭火系统)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅, 商业
• 建筑高度：多层建筑
• 建筑面积：7547.24平方米
• 地上层数：8层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：8张
• 地下室用途：车库, 设备用房
• 供水方式：市政供水
• 排水技术：重力排水
• 雨水重现期：50年
• 火灾危险等级：中危险级Ⅱ级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20

附件详情

• 无附件详情

附件详情

工程介绍：
该项目为商住小区，建筑类别为二类高层。建筑使用性质：地上一层、二层为商业服务网点；地上三层~八层住宅，地下：地下一层设备用房与戊类库房。总建筑面积：7547.24平方米。地上建筑面积：7160.78平方米。地下一层建筑面积：386.46平方米。建筑层数：地下一层；地上八层。建筑高度：29.30m；屋面标高26.700(结构板顶)。建筑层高：地上：商业一层为4.5m，二层为4.2m,办公三至四层为3.6m/层；住宅三层至顶层为3.0m/层；地下：地下一层为3.3米。

设计范围：
消火栓系统、自动喷水灭火系统、给水系统、排水系统、雨水系统。

图纸共8张。

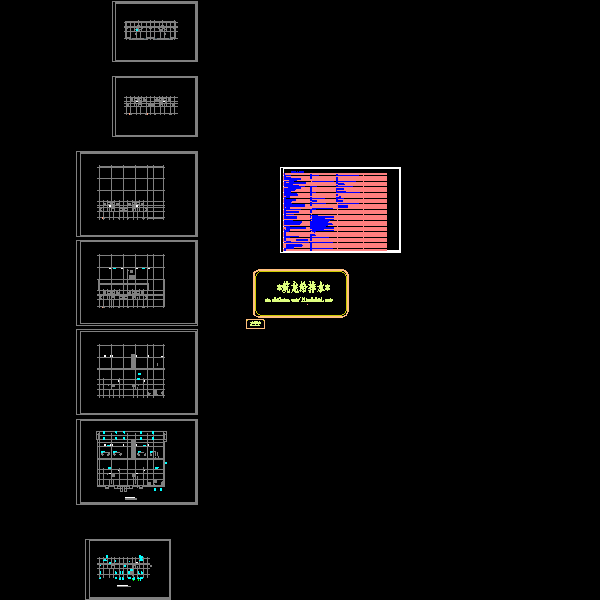

首层给排水及消防管道平面图

第 1 张图
