31层住宅楼小区给排水CAD施工图纸(自动喷水灭火系统)

fengzhong · 发表于 2020-2-17 23:21:05

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：住宅
建筑高度类型：高层建筑
建筑地上层数：31层
建筑地下层数：25层
图纸设计深度：施工图
参考图纸：51张
设计年代：近代
地下室用途：车库,其它
生活供水设计：生活给水系统
生产供水设计：热水系统
消防设计：室内消火栓系统,喷淋系统
供水设备：高位水箱,水泵站,水池
供水方式：市政供水,分区供水
供水分区：更多
排水体制：污废分流,雨污分流
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
大样节点：设备房布置

附件详情

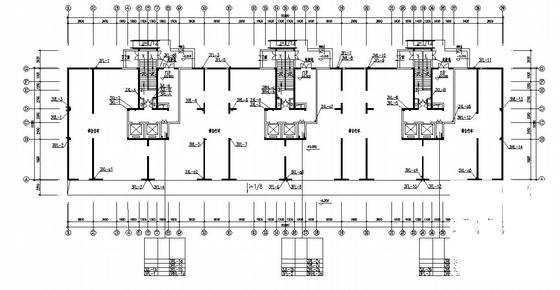

一.设计范围
该项目设计范围为地块红线内1#、2#、3#、4#住宅楼室内外给水，排水，热水及消防设计。

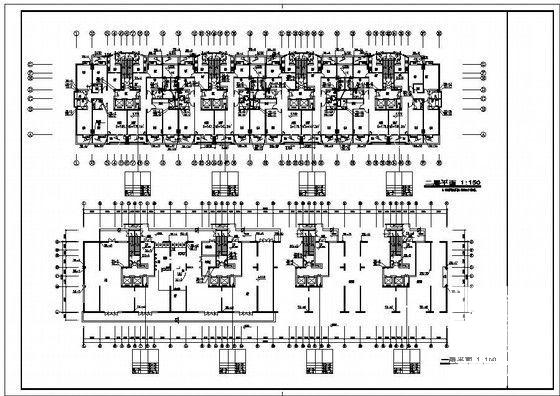

二.项目概要
该项目包括地块红线内1#、2#、3#、4#住宅楼室内外给水，排水，热水及消防设计。
其中1#楼为25层住宅，2#、3#、4#楼为31层住宅。1#、2#、3#、4#楼一层为商店及自行车停车。

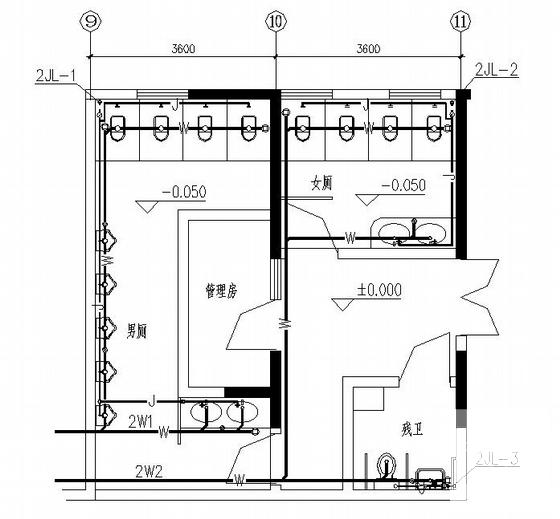

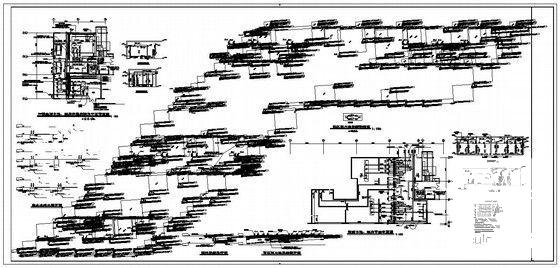

三.给排水系统设计
（一）.给水系统：
1#、2#、3#、4#楼住宅最高日用水量分别为168吨、210吨、157.5吨、210吨，最大时用水分别为15.75吨、19.69吨、14.8吨、19.69吨。
（二）.热水系统
热水用水量：1#、2#、3#、4#楼住宅最高日用水量分别为53.76吨、67.2吨、50.4吨、67.2吨，最大时用水分别为6.72吨、8.12吨、6.41吨、8.12吨。

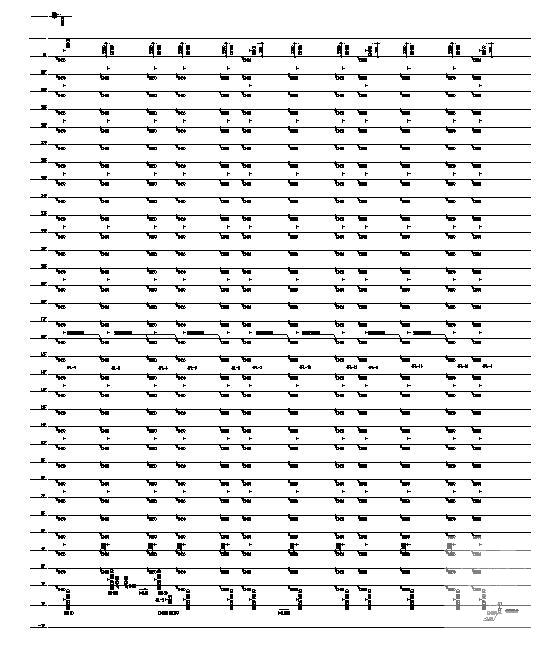

(三).排水系统
生活污废水与雨水分流。
四. 消防系统设计
（一）该项目消防按一类高层民用建筑综合楼设计，室内消火栓用水量为40L/s，室外消火栓用水量为30L/s，火灾持续时间为3小时；自动喷水灭火系统用水量为35L/s，火灾持续时间为1小时；2#楼地下室设有558m 室内消防水池及消防泵房，供小区室内消防用水。北楼屋顶设置18m3 高位消防水箱，箱底标高为97.20m，供小区初期消防用水。
......
