设计说明：有
-
建筑类别：住宅
-
建筑高度：高层建筑,超高层建筑
-
建筑结构形式：其他结构
-
建筑面积：27693.25平方米
-
地上层数：40层
-
地下层数：2层
-
图纸设计深度：施工图
-
参考图纸：23张
-
设计年代：近代
-
生活供水设计：生活给水系统
-
排水设计：污水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
-
供水设备：高位水箱
-
供水方式：市政供水,分区供水,高位水箱供水
-
供水分区：四区,四区以上
-
排水体制：污废合流
-
排水技术：重力排水
-
火灾危险等级：中危险级Ⅰ级
-
消火栓用水量室外(L/S)：15
-
消火栓用水量室内(L/S)：20
-
大样节点：水箱,设备房布置
-
项目地址：黑龙江
附件详情
-
资料目录
-
设计总说明
-
地下二层给排水平面图
-
地下一层给排水平面图
-
地下一层给排水平面图
-
地下一层喷淋给水管道平面图
-
设备夹层给排水平面图
-
首层给排水平面图
-
首层消防给水管道平面图
-
二层给排水平面图
-
三至二十层给排水平面图
-
二十一层至三十九层给排水平面图
-
四十层给排水平面图
-
机房层给排水平面图
-
首层单元给水详图
-
标准层给水详图
-
标准层单元排水详图
-
四十层至机房层给水详图
-
四十层之机房层单元排水详图
-
生活给水管道系统展开图
-
排水系统展开图
-
消火栓管道系统展开图
-
自动喷淋管道系统展开图
-
地下二层给排水平面图
-
地下一层给排水平面图
附件详情
项目概要：该项目位于黑龙江，12#楼建筑类别为住宅楼，建筑高度为127.5米，建筑层数为地上40层，地下2层。建筑规模：地上总建筑面积为27693.25平米。本建筑住宅入户门均为甲级防火门，且户内不设集中空调。
设计范围：内容包括建筑内生活给水系统、室内消火栓给水系统、自动喷水灭火系统。
编制于2013年，共23张。
首层消防管道给水平面图
首层给排水平面图
标准层给水详图
首层消防管道给水平面图
自动喷淋管道系统图
给水管道系统图
12#楼sct 02.01 (1).dwg

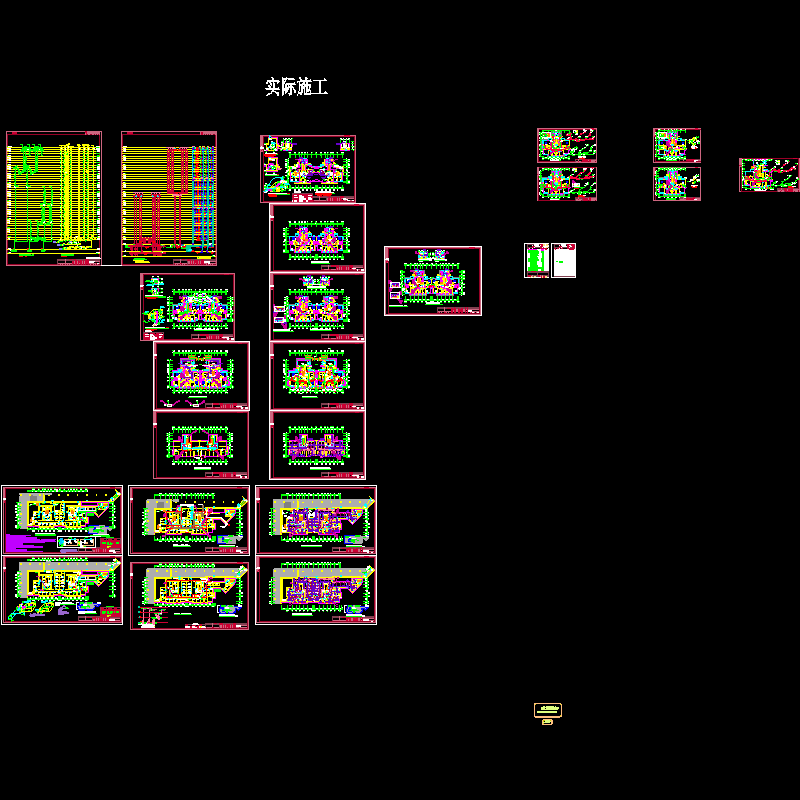

12#楼sct 02.01.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
