一份17层小区住宅楼给排水CAD图纸(自动喷水灭火系统)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅建筑
• 建筑层数：高层建筑
• 建筑设计面积：6833.37平方米
• 建筑高度：49.70m
• 地上楼层：17层
• 地下楼层：1层
• 设计阶段：施工图设计
• 供水方式：市政供水, 变频供水设备
• 供水分区：两区
• 设计内容：给水系统, 污水排水系统, 消火栓系统, 喷淋系统
• 地下室：仓储
• 参考图纸：20张以下
• 设计年代：近代

附件详情

某小区住宅楼给排水图纸,该项目总建筑面积为6833.37平方米平方米,地下一层为丙二类库房地上一至十七层为住宅，一层部分为商业服务网点。总建筑高度49.70米，属二类高层住宅楼。
系统简介:该项目包括生活给水系统、生活污废水系统、消火栓给水系统、自动喷水灭火系统及灭火器具配置系统。

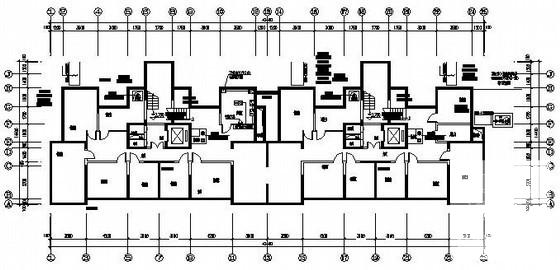

第 1 张图

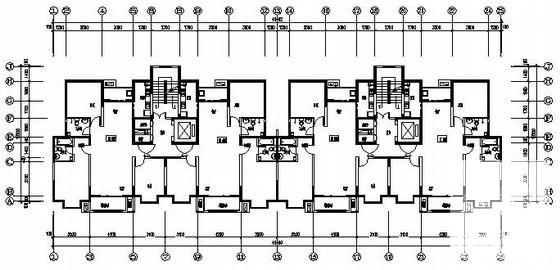

第 2 张图

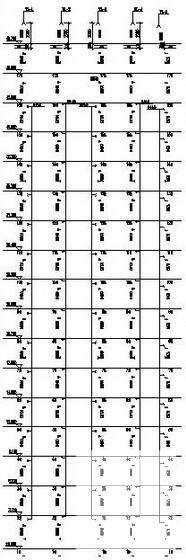

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
