17层住宅楼给排水设计CAD施工图纸(自动喷水灭火系统)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计面积：5394平方米
• 建筑地上层数：17层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 消防设计：室内消火栓系统
• 供水方式：市政供水
• 供水分区：无
• 火灾危险等级：中危险级Ⅱ级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20

附件详情

二、设计概况与参数1、该项目总建筑面积 5394 平方米 ，地下一层，地上1至16跃17层，主体建筑物建筑高度51.30m。2、以市政给水管作为水源，最大日生活用水量52.5m，最大时生活用水量5.5m。3、本建筑物按二类高层住宅楼设计4、室外消火栓系统用水量20L/S，室内消火栓系统用水20L/S，火灾延续时间按25、自动喷水灭火系统：地下室按中危 级，火灾延续时间按1小时考虑，设计流量30L/S。4、室外消火栓系统用水量20L/S，室内消火栓系统用水20L/S，火灾延续时间按2小时考虑。5、自动喷水灭火系统：地下室按中危 二级，火灾延续时间按1小时考虑，设计流量30L/S。

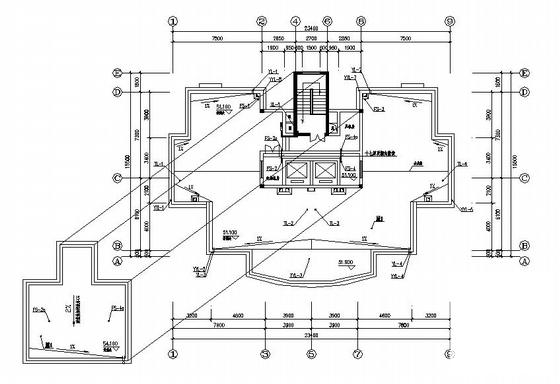

第 1 张图

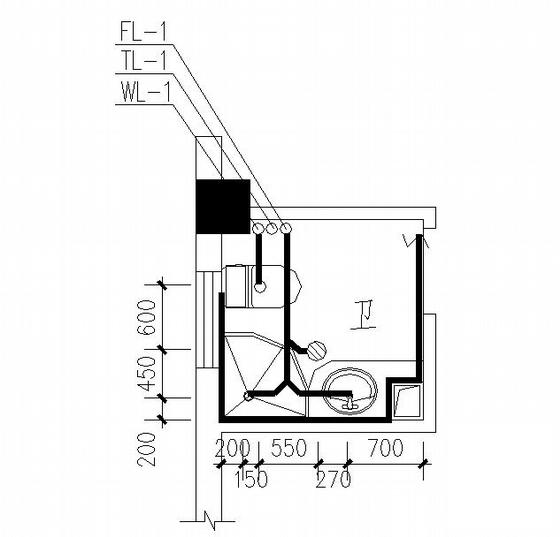

第 2 张图

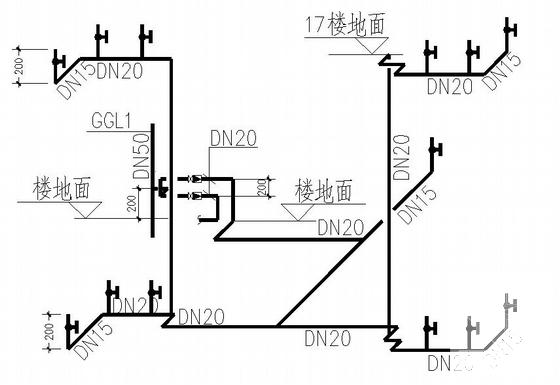

第 3 张图

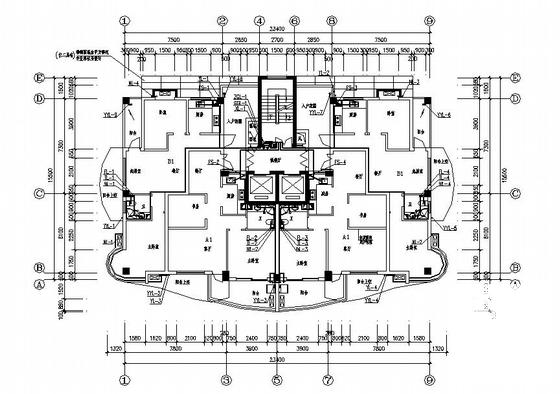

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
