10层小区住宅楼给排水CAD施工图纸(自动喷水灭火系统)(dwg)

[复制链接]

0

主题

0

帖子

1367

积分

超级版主

Rank: 8Rank: 8

积分
1367
发表于 2020-8-25 20:46:10 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度:高层建筑
  • 地上层数:10层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 供水分区:无
  • 消火栓用水量室内(L/S):20

附件详情

部分设计说明:
三、设计范围1.该项目设计范围为建筑红线内的给水排水管道系统。建筑物内的消火栓系统、自动喷水系统及灭火器的配置。给水管采用PP-R管,热熔连接。管件应与管材相适应。管材及管件工作压力:1.00MPa.污水水平管采用硬聚氯乙稀(UPVC)塑料管胶接;立管采用UPVC螺旋消音管,螺母挤压密封圈接头。
四、系统设计1、消防给水系统分为消火栓系统和自动喷水系统。室内消火栓用水量20L/S,灭火时间2小时。 自动喷水灭火系统火灾危险等级为中危险Ⅰ级,喷水强度为6L/min.m,作用面积160m,持续喷水时间1h。消防水池及消防泵房均设在小区8#楼内,有效容积400m。此泵房负责全小区的消火栓系统、自动喷水系统。本区消防水箱设在7号楼屋顶水箱间,水箱间内设一组消火栓稳压装置。在本建筑物的东北侧设一套地下式消火栓水泵接合器.

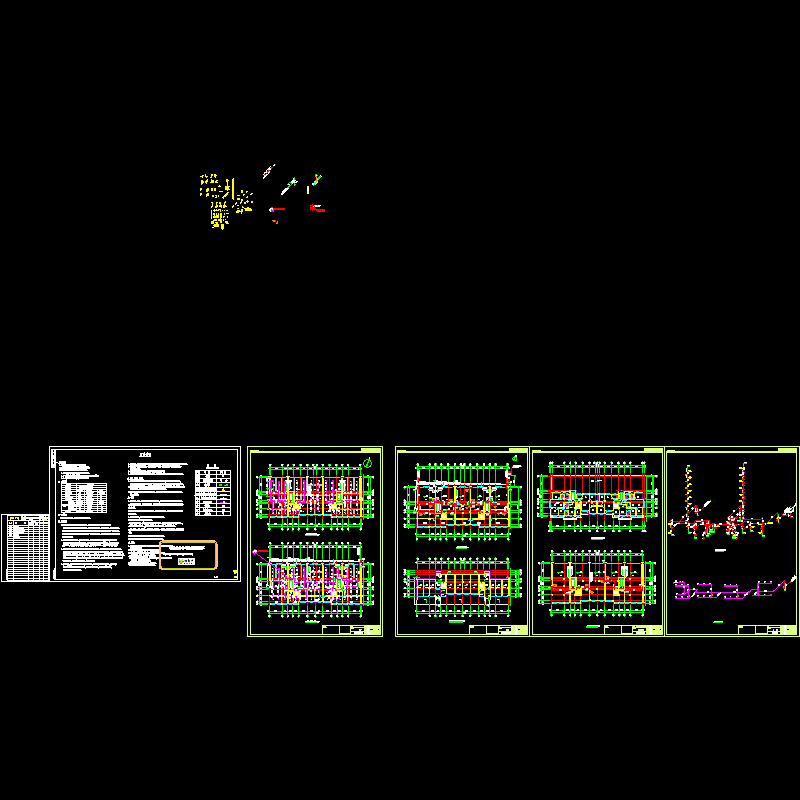

5#楼给排水平面图-former1986.dwg
5#楼给排水平面图-former1986.dwg

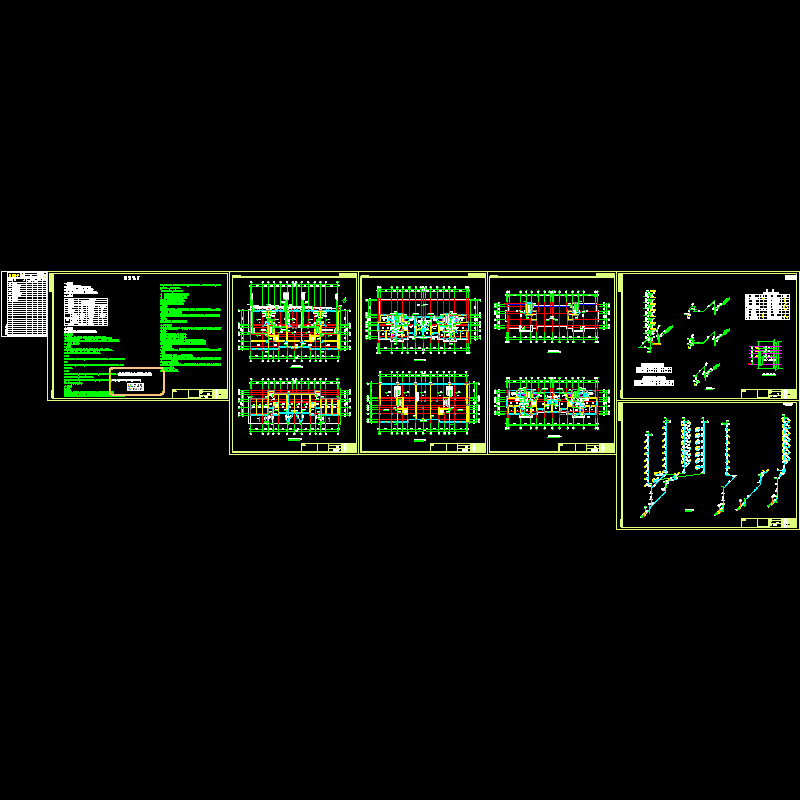

5#楼消防平面图_t3.dwg
5#楼消防平面图_t3.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-8-25 20:46:10上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。
