设计说明：有
-
建筑类别：住宅,商业
-
建筑高度：高层建筑
-
建筑结构形式：钢筋混凝土结构
-
建筑面积：22775平方米
-
地上层数：12层
-
地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：18张
-
图纸年代：近代
-
地下室用途：设备用房
-
生活供水设计：生活给水系统
-
排水设计：污水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
-
供水设备：稳压泵
-
供水方式：市政供水,分区供水
-
供水分区：两区
-
排水体制：雨污分流
-
排水技术：重力排水
-
火灾危险等级：中危险级Ⅰ级
-
消火栓用水量室外(L/S)：20
-
消火栓用水量室内(L/S)：20
-
特殊系统：压力排水
-
大样节点：卫生间
-
项目地址：北京
附件详情
-

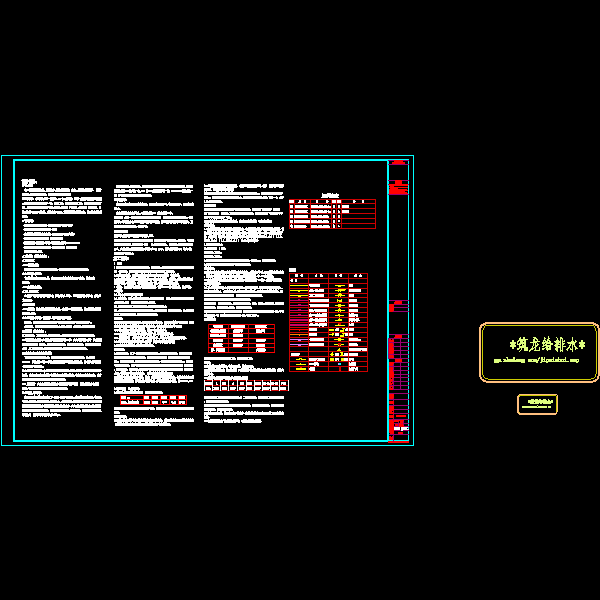

设计及施工说明
-
地下室给排水平面图
-
一层给排水平面图
-
二-七层给排水平面图
-
四及五层卫生间给排水
-
九-十二层给排水平面图
-
厨房及卫生间给排水平面及系统图
-
二-八层公用卫生间给排水平面及给水系统图
-
公用卫生间排水系统图
-
地下室消防平面图
-
一层消防平面图
-
二-八层消防平面图
-
九-十一层消防平面图
-
十二层消防平面图
-
十二层消防平面图
-
消防水箱间及系统图
-
消火栓及自动喷水灭火系统原理图
-
给水系统原理图
-
排水系统原理图
附件详情
附件详情：该项目位于北京，为地上一层商业，二-十二层公寓，地下一层为设备用房及储藏间。。建筑工程耐火等级为地下一级，地上二级，建筑项目等级二级，抗震设防烈度为六度。总建筑面积:22775.59平方米其中地上20453.9平方米，地下2321.69平方米，占地面积为1693.78平方米，建筑高度42.95M，建筑设计使用年限50年，年，屋面防水等级为II级。
该项目设计范围包括：室内给水、排水系统设计；室内、外消防系统设计。（
设计包括消火栓系统、喷淋系统及灭火器配置）。
编制于2012年，图纸共18张。
一层给排水平面图
消防水箱详图
消火栓及自动喷淋系统图
卫生间排水系统图
第 1 张图

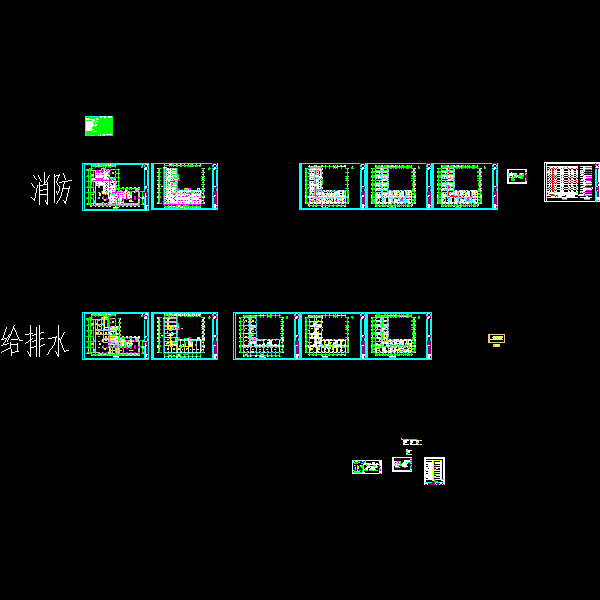

第 2 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
温馨提示：该资料由网友于2020-4-24 22:44:57上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
|
