一份宾馆消防给排水CAD施工方案图纸(自动喷水灭火系统)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一.系统设计

(一):给水系统设计:

1:该项目水源为室外给水泵房.

2:供一层至五层，及屋面水箱间。

3:给水设计秒流量为7.3L/s;入口处水压为:0.30MPa.

4:该项目设户内设热水系统，由热水器提供； 并由厂家设计安装。

(二):排水系统设计:

1:该项目采用合流排水体制.

2:污水经化粪池及水处理设备后，排入市政污水管。

(三): 设计:

1:该项目水源为室外消防水泵房消防水池为450立方米.屋顶设有高位消防水箱18吨。室外消火栓系统另委设计。

2:消防水量:室内:15L/S(室外30L/S),工作压力为:0.4MPa.

3:室内消火栓采用DN65甲型(带启动按钮).水龙带长25M.水枪喷嘴口径为19mm.

充实水柱为10M.栓口距本层地面1.1M，试验消火栓设置于屋顶水箱间内。

4:室外设二套墙壁式水泵结合器，与消火栓水管网相连。

(四):自动喷水灭火系统:

1:该项目设自动喷水灭火系统，以中危险级Ⅰ级设计.灭火用水量27L/s。

2:自动喷水系统为一个供水区，平时管网压力由屋顶高位消防水箱维持；火灾时

喷头动作，水流指示器动作向消防中心显示着火区域位置，此时湿式报警阀处的

压力开关动作自动启动喷水泵，并向消防中心报警，一组湿式报警阀喷头小于800个。

3:室外设二套墙壁式水泵结合器，与自动喷水管网相连。

4.自动喷水灭火系统管道采用内外热镀锌钢管，DN<100丝接；DN≥100卡箍连接。闭式喷头采用直立型下喷， 喷头型号 ZST15/68，水流指示器为 ZSJZ100。喷淋系统的末端试水装置的排水引至最近的排水点。

二、图纸展示

一层给排水平面图

一层消防喷淋平面图

喷淋流程图

消防流程图

给水系统图

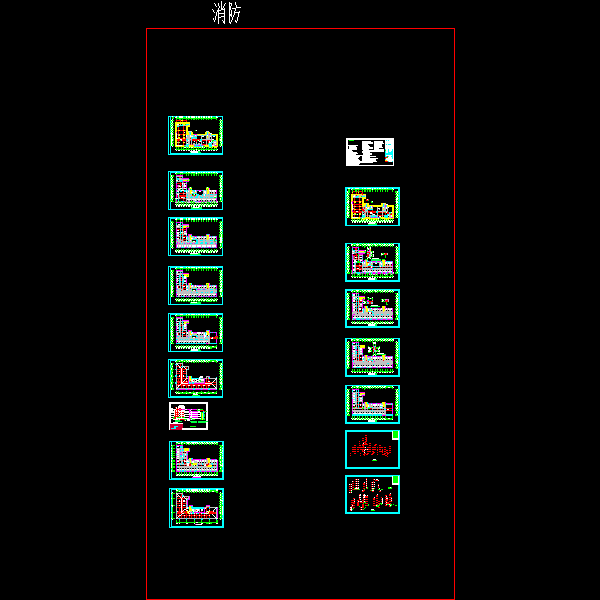

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
