该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
附件设计说明：有
-
建筑类别：住宅,商业
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：7636平方米
-
建筑地上层数：6层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：19张
-
设计年代：近代
-
地下室用途：车库
-
生活供水设计：生活给水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：喷淋系统
-
供水方式：市政供水
-
供水分区：无
-
大样节点：卫生间
-
项目所在地：湖南
附件详情
-
给排水平面图
-
自喷、消火栓及灭火器布置平面图
-
消防水池剖面图
-
公共卫生间给排水大样图
-
住宅给排水大样图
-
生活给水系统原理图
-
生活污水系统图
-
生活废水系统图
-
雨水及冷凝水系统图
-
消火栓给水系统原理图
-
自动喷水灭火系统原理图
附件详情
地上建筑面积6002.0 地下建筑面积1634.0
建筑层数：地上6层，地下1层
建筑层高：23.7m
建筑分类：多层商住楼；耐火等级：地上二级。地下一级

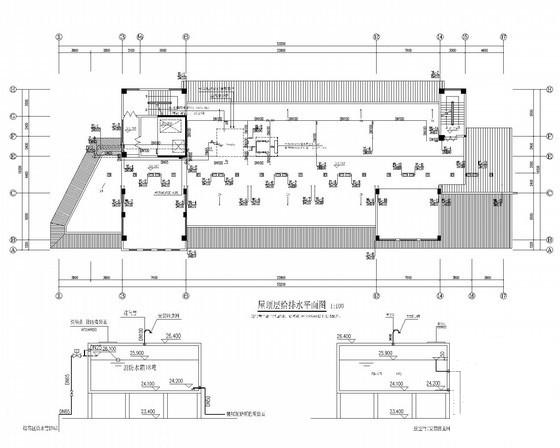

第 1 张图

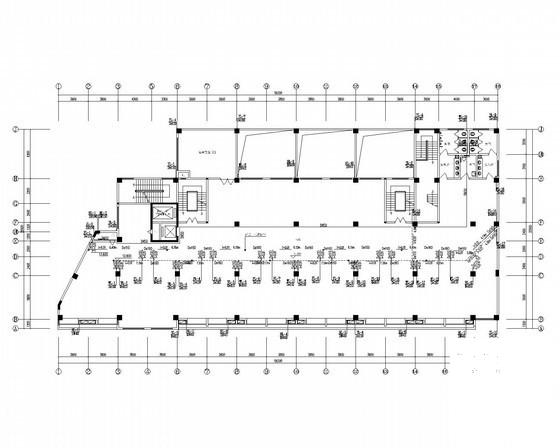

第 2 张图

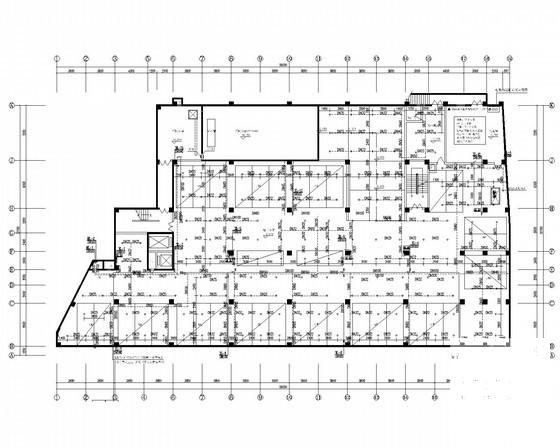

第 3 张图

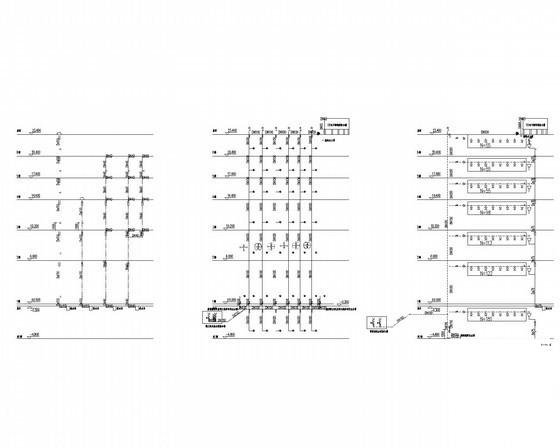

第 4 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
温馨提示：该资料由网友于2020-2-16 13:20:17上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
|
