一份铁车站给排水消防CAD施工图纸(自动喷水灭火系统)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：无
• 建筑类别：交通建筑
• 图纸设计深度：施工图
• 参考图纸：40张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统, 废水系统, 雨水系统
• 消防设计：喷淋系统
• 供水设备：水泵站
• 供水方式：市政供水
• 大样节点：泵房, 卫生间
• 项目所在地：重庆

附件详情

• 设计图例
• 施工设计说明
• 主要设备和材料统计表
• 车站室外给排水及水消防总平面图
• 轴站厅层给排水及水消防平面图
• 消防泵房大样图
• 消防泵房基础及水池留洞大样图
• 生产、生活及消防给水系统图
• 自动喷水灭火系统图
• 内部卫生间大样图
• 公共区卫生间大样图
• 污水泵房大样图
• 废水泵房大样图
• 冷冻机房 平面布置图
• 冷冻机房设备基础及排水沟平面图
• 循环冷却水系统图
• 冷却循环水系统原理示意图
• 冷却塔平面布置图及系统图
• 冷却塔基础大样及荷载分布图
• 冷却塔外形尺寸图
• 雨水、局部排水泵房大样及系统图
• 风道上层及转换层给排水及水消防平面图

附件详情

工程介绍：该项目为某地铁车站给排水消防施工设计。

设计内容：给排水消防平面图设计、局部排水泵房系统图设计、冷却塔基础大样及荷载分布图、冷却塔系统图、循环冷却水系统原理示意图、循环冷却水系统图、冷冻机房设备基础及排水沟平面图、污水泵房、公共区卫生间排水平面图、自动喷水灭火系统图、生产、生活及消防给水系统图设计等。

，图纸共40张。

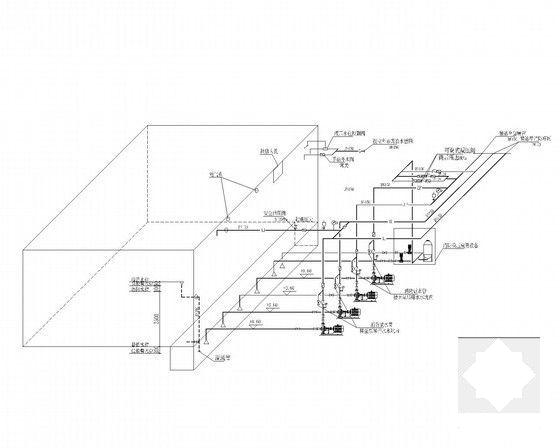

生产、生活及消防给水系统图

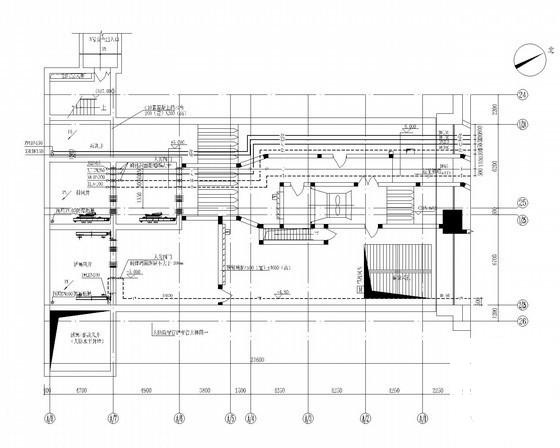

2号风道上层（站厅层）给排水及水消防平面图

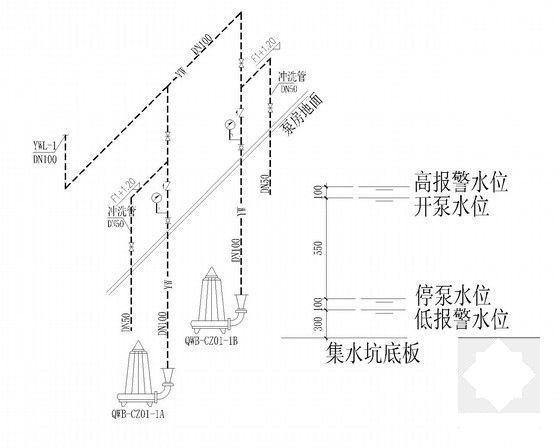

污水泵房排水系统图

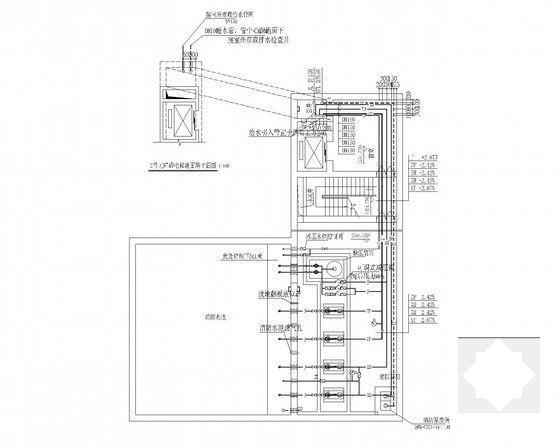

消防泵房平面布置图

图7

循环冷却水系统原理示意图

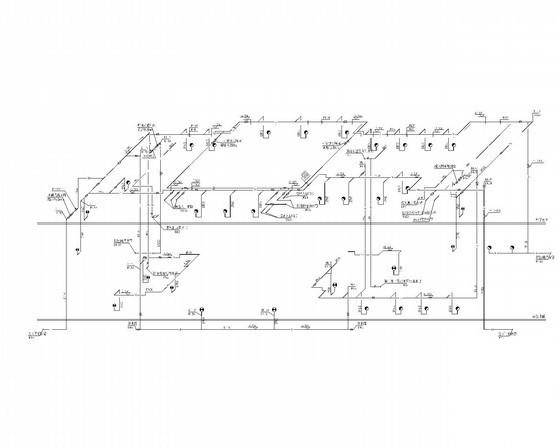

自动喷水灭火系统图

冷冻机房平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
