多层中医院门诊楼给排水消防CAD施工图纸(自动喷水灭火系统)(dwg)

sssjjk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：医疗
• 建筑高度：多层建筑
• 建筑结构形式：钢筋混凝土结构
• 地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：20张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：雨水系统
• 消防设计：室外消火栓系统,喷淋系统
• 排水体制：污废合流
• 消火栓用水量室内(L/S)：15
• 特殊系统：太阳能热水系统
• 项目地址：安徽

附件详情

• 资料目录
• 室内给排水设计施工总说明
• 自动喷水灭火平面图
• 生活给水系统图
• 屋顶消火栓消防给水干管系统图
• 自动喷淋系统图
• 雨水排水系统图
• 生活排水系统图

附件详情

本建筑为综合性医院。地上4层，建筑高度17.70米。防火设计：本建筑为体积大于25000m3的病房楼。管道系统：该项目设有生活给水系统、太阳能生活热水系统，生活排水系统、雨水系统、消火栓系统,自动喷水灭火系统.
编制于2010年，共20张

生活给水系统图

消火栓消防给水立管系统图

自动喷水灭火平面图

自动喷淋系统图

第 1 张图

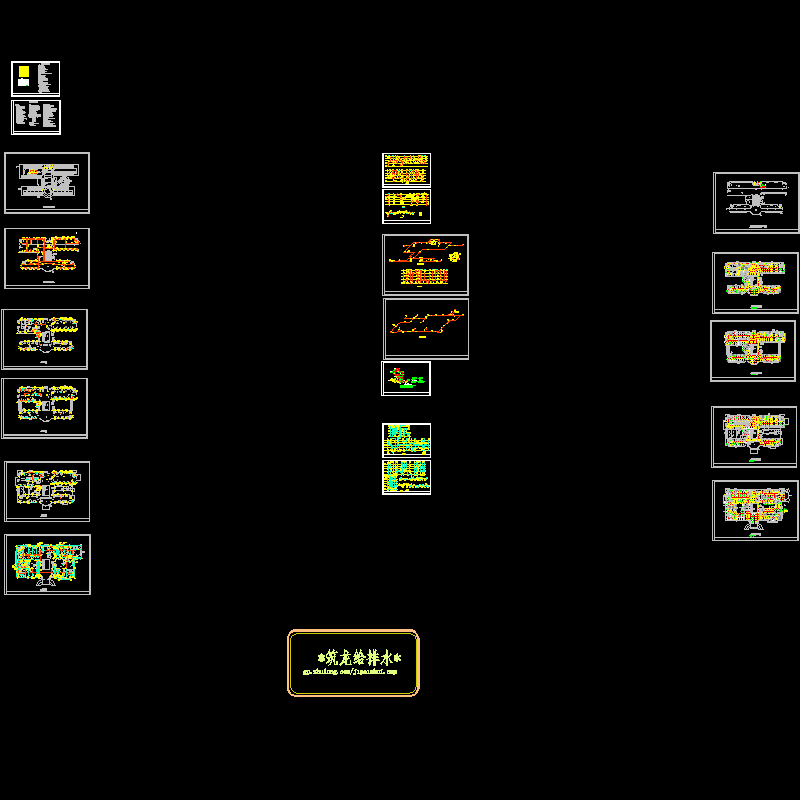

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
